Izrada prvog trener modela

[uros2002]

Pozdrav,

sloba_b
Da u svakom krilu je predvidjen po jedan servo. Na jednom krilu je probano i proseceno za kabal serva ali jos nisam pripremio nosace i ulepio ih. Krilo nije bilo plankirano pa sam prvo to odradio.
Servo ce biti montiran i prikazani na sledecim slikama. Ovih dana nastavak.

marko.jovanovic
Hvala na savetu za ciode. Primenicu sigurno.

Pozdrav

[uros2002]

Pozdrav,

Neko vreme nisam objavljivao kako napreduju radovi na Telemaster 400.
Polako sam radio kad god sam nasao vremena. Sklopio sam kompletan trup. Uradio sam oba krila 90%.
Napravio prednji trap. ......

Evo nekoliko slika kako sad izgleda. http://postimg.org/gallery/2m938ltyy/

Blizi se presvlacenje modela folijom.

Mozete li mi predloziti neku kolor semu.
Takodje ako neko ima foliju da proda neka me kontaktira na PM ili 0631170412.

Vise slika ima na https://www.facebook.com/RC-modeli-1688376258042085/?ref=aymt_homepage_panel

Pozdrav svima

[sloba_b]

super izgleda, sobzirom da je plan uvecan eto predloga da ga nazoves telemaster 500
ako nam dozvole bice oove godine zanimljivo  na 13ici

[uros2002]

Pozdrav,

Potrebna mi je pomoc oko izbora sitnica za zavrsetak modela.
Stoppers

Za upravljanje servoima kupio sam klavir zicu 1mm.
Koje Stoppere da uzmem D1.5 ili D1.8?

Plastic Clevis


Pozdrav.

[marko.jovanovic]

Ako koristiš stopere ona plstika ti ne treba.
Na kraju žice napraviš Z i to ubodeš u komandu.
Svakako će ti za tu žicu od milimetar trebati i bužiri ako su ti poluge dugačke da se ne bi savijala prilikom upravljanja i gubila snaga i hod koamade usled savijanja.
Stopere ako nemaš i komplikovano ti je da ih nađeš možeš napraviti od mesiganih podloški za matične ploče od kompjutera.
One koje drže matičnu ploču na svom mestu samo ti treba bušilica da probušiš kroz njih rupu kroz koju će ti ići žica od komande.

[uros2002]

Pozdrav,

Danas sam poceo da oblikujem zavrsetak krila.
Spoio sam oba krila trakama i poceo da oblikujem.
Predhodno sam isekao sablon za donju stranu i iscrtao na oba krila. Yatim oblikovao spoljasnju ivicu do linije koju sam iscrtao i tada spojio dva krila kao na fotografijama.



Sutra nastavljamo sa obradjivanjem krajeva i nadam se sa ugradnjom servo motora u oba krila.
Zatim sledi ugradnja servo motora u trup za horizontalac i vertikalac. Provlacenje buzira kroz trup za komande repa.

Potrebno mi je ako neko ima da proda:

4kom - Stoppers za klavir zicu 1mm
4kom - Plastic Clevis za klavir zicu 1mm
1kom - servo motor HK15178 Analog Servo
2m - folije za presvlacenje Zuta, Crvena i Bela boja

Ako neko ima da proda neka se javi na PM ili 0631170412

Ako ne porucicu i cekati dok nestigne.

Hvala unapred

[marko.jovanovic]

Ne znam da li si pročitao moju prethodnu poruku ili me ignorišeš poput mnogih ali samo sam hteo da ti pomognem.
Učiniću to još jednom slikama pa ti sada odluči šta ti je najbolje, najjeftinije, najpouzdanije i najdostupnije rešenje tvog problema.






Nadam se da ti je jasno koji kraj ide i gde.
Onih nosača za matične ploče od kompa imaš kod svakog servisera koji će ti dati za DŽ samo gledaj da budu sa što tanjim navojem dole da može da stane na servo ruku. Od dole umesto navoja ako ga nemaš možeš koristiti super lepak, vrući lepak ili drugi vid osiguranja od ispadanja stopera iz servo ruke

[uros2002]

Hvala Igore,

Nisam ignorisao poruku, znam za takav nacin montiranja.
Jednostavno gledam ako neko ima da proda kupio bih one plasticne a ako ne pravim ovako.
Ovde kod mene u selu nema servisera racunara i nemam od koga da uzmem ove drzace maticne ploce.

Pogledacu jos malo da li neko od drugara ima ako ne porucicu pa kad stignu.

Hvala jos jednom.

Svaka pomoc mi dobro dodje tako da ne ignorisem niti jednu poruku koju mi neko posalje.

Pozdrav

[shimano]

http://www.rcsrbija.rs/linkage-stopper-m3-x-2-x-l112-mm-10-pcs?filter_name=link%20stoper&page=2
ili
http://www.rcsrbija.rs/linkage-stoppers-d18-mm-4-pcs?filter_name=link%20stoper&page=2

[shimano]

Moj savet ti je da plastične viljuške (clevis) zameniš metalnim, one na slici deluju više nego nepouzdano. Takodje, klavir žica od 2mm je bolje rešenje, neće doći do savijanja komandni visine i pravca, neće se odraziti ni na težinu.

[marko.jovanovic]

Žica od 1mm na tom modelu mora imati bužir obavezno inače savijanje je neminovno. Bužir ne morada bude celom dužinom žice nego može i iz delova. Gledati da bužir bude što približniji debljini žice. Za to ti mogu poslužiti neke slamčice od recimo lizalica i slične stvari.
Takođe mogu i cevčice od praznih patrona za hemijske olovke naravno one plastične. Ako nemaš praznih isprazni par komada i ostavi ih u alkoholu da prenoće kako bi se očistili od mastila.
Ako možeš da saviješ Z na kraju mani se bilo kakvih dodataka posebno onih plastičnih jer su nepouzdani
Stopper-i su dobro rešenje ali plastika nikako. Takođe ako ti Z ne deluje baš obećavajuće možeš dodati ovako nešto što imaš na ovom linku
http://www.rcgroups.com/forums/showthread.php?t=1680036

[uros2002]

Pozdrav,

@shimano

Hvala za linkove nisam ni video da imaju na sajtu. Jos jednom hvala.

@marko.jovanovic

Hvala za link. To sam vec video i probacu prvo za z ako ne ispadne dobro radicu ovu drugu metodu.
Platicne buzire sam i planirao da stavim samo na nekim mestima ali dokle god ne odredim mesto ugradnje servo motora nista nemogu.
Hvala za savet da od hemiskih olovaka iskoristim minice.

Pozdrav sima i hvala

[tibeteagle]

Najbolja je kruta ruda za vezu poluge servoa sa polugom komandne površine. Ako je razdaljina velika, može da bude od okrugle ili kvadratne letvice balze sa krajevima od žice oblikovane po želji. Sajle sa bužirom izbegavati svugde gde god se može.

[pnedic]

Klavir zica 1.5mm bi trebalo da je dovoljno kruta veza. Ja ih na jednom modelu koristim bez buzira i sl. Duzina im je oko 40 cm. Za 1mm ti treba zezanje sa ocvrscavanjem

[tibeteagle]

Klavir zica 1.5mm bi trebalo da je dovoljno kruta veza... Duzina im je oko 40 cm...

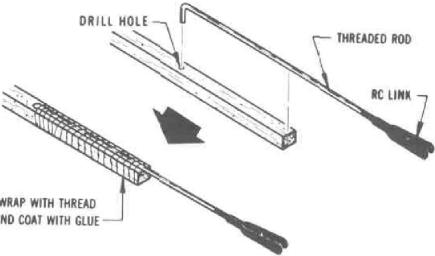

Da može 1.5 mm, ali samo do dužine 150-180mm. Ne preporučije se da ukupna dužina rude od žice bude veća od 100-120 puta njegove debljine, jer je slabost na izvijanje pri opterećenju na pritisak, a ne na izvlačenje. Naravno, ovo zavisi od očekivane veličine sile opterećenja od pomaka komande u letu. Kod 3D modela je najkritičnije zbog velikih komandi i velikih odklona, dok kod ovakvih trener modela nije toliko velika sila. Takođe može da se desi, da preduga tanka žica vibrira u letu i tako utiče na komandu. Sa prastarim rešenjem, gde je balza letvica 70-80% ukupne dužine rude, se dobije mnogo lakše i kruće rešenje kod većih dužina. Od letvice balze je samo tankozidna karbonska cev bolja, ali ovde je nepotrebna.
Dakle ako je ruda duža od 30cm, vredi upotrebiti ovu tradicionalnu kombinovanu verziju krute rude, ako je već i model tradicionalnog tipa.

http://www.wattflyer.com/forums/showthread.php?t=71499





Ovo je jako interesantno, ali je teško napraviti spiralu, sa kojim se može podešavati dužina, a kasnije zalepiti.
