1
SCALE MODELI / Re: Пројекат М 1723
« Last post by presko on October 08, 2025, 10:22:48 PM »

У очекивању да ми стигну делови са 3D штампе, данас сам направио алат за позиционирање и уградњу масене компезације на крилцима.

Искористио сам комад шпер плоче дебљине 3mm и комад бакарне цевчице унутрашњег пречника 2mm заосталих из неких ранијих радова.

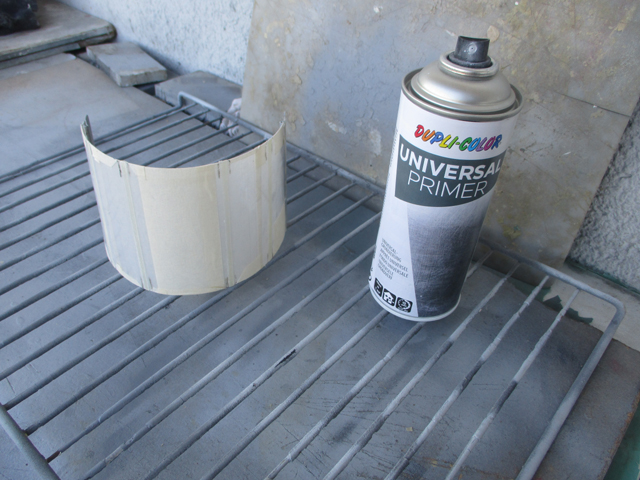

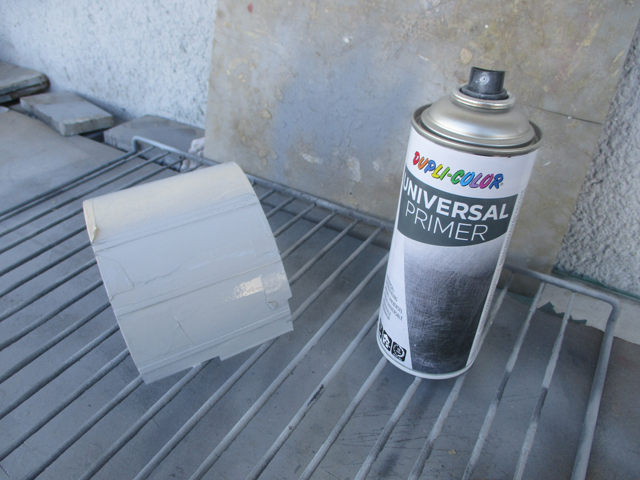

Алат сам офарбао основном бојом, мада и није било потребе.





Алат ћу користити за одређивање позиције рупе и угла бушења за уградњу масене компезације.

2
SCALE MODELI / Re: Пројекат М 1723
« Last post by presko on October 07, 2025, 09:32:44 PM »

Наставио сам са радовима.
На реду је била израда масене компезације на крилцима.

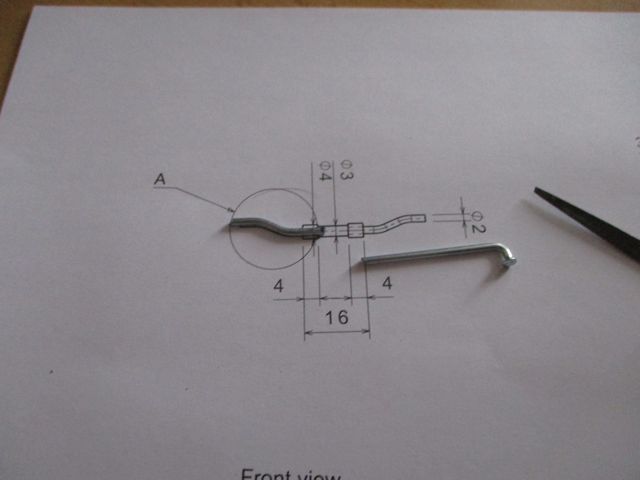

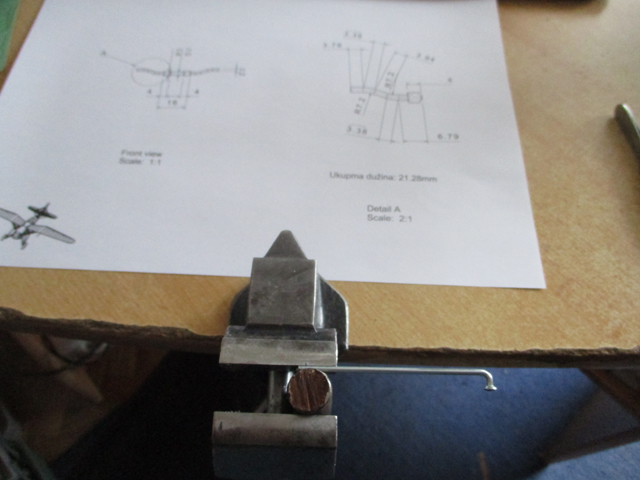

Тегове ћу урадити 3D штампом и то сам већ наручио, а носаче сам данас направио од прохромске жице Ф2mm (жбица за точкове бицикла).





Жицу сам савијао око гвоздене шипке (бетонска арматура) одговарајућег пречника.







Пустио сам је мало дужу ...

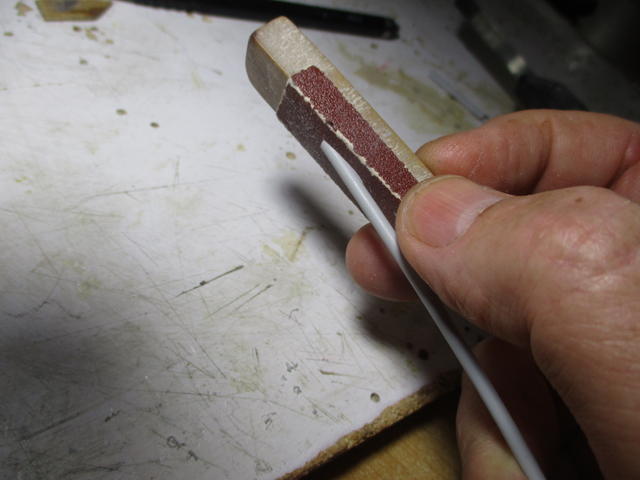

... да бих је после савијања, брушењем, довео на тачну меру. Никад се не зна да ли ће, у току савијања, да побегне на једну или другу страну.

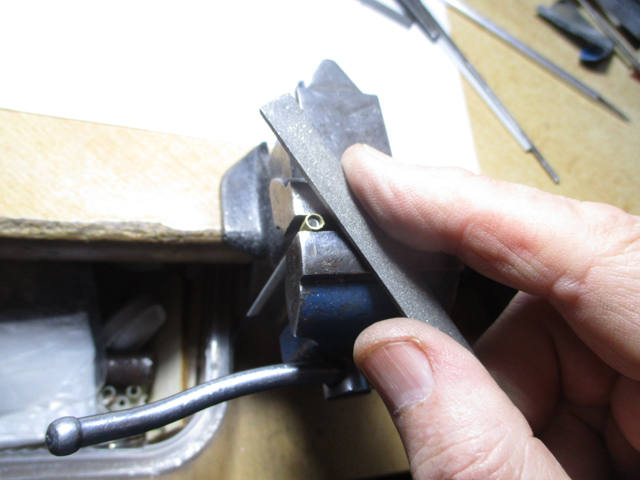

После брушења сам обрадио ивице.





На крају сам на страни која улази у крилце нарезао навој, не да би је монтирао-демонтирао већ да би направио место за лепак и боље је улепио.







3
E-Flite Power 60 motor-REZERVISAN.
4
PREDSTAVITE SEBE I VAŠ  HANGAR / Trainer 1500
« Last post by Gabor on October 05, 2025, 11:38:11 AM »
Trener avion drvene konstrukcije sa rasponom krila od 1500mm i dužinom trupa od 1150mm. Proizvođač ovog modela aviona je Szánmodell iz Mađarske

33708-0

U kutiji dobijate:
- delove od špera i balze
- stajne trapove sa točkovima
- šarkice
- poluge za kontrolne površine za povezivanje sa servoima
- čelične žice zsa bovdenom za povezivanje servoa sa kontrolnim površinama
- šrafove, stoppere
- crtež/uputstvo za sastavljanje modela

U prvom koraku sastavio sam krilo

33710-1 33712-2 33714-3 33716-4 33718-5

33720-6 33722-7 33724-8 33726-9 33728-10

33730-11 33732-12 33734-13 33736-14 33738-15
5
SCALE MODELI / Re: Пројекат М 1723
« Last post by presko on September 29, 2025, 10:19:54 PM »

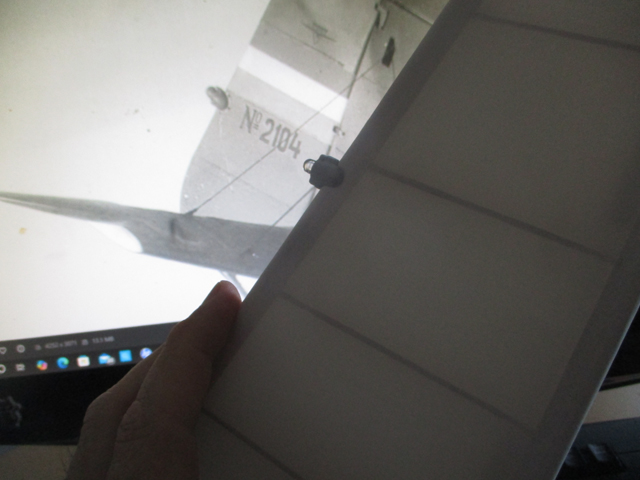

Данас сам се бавио уградњом позиционих светала и пито цеви на крила.

За почетак сам обележио границу, на позиционим светлима, између провидног и офарбаног дела. Ово сам заборавио да урадим предходни пут.



Струг сам окретао лагано ручно да не бих оштетио диоде.

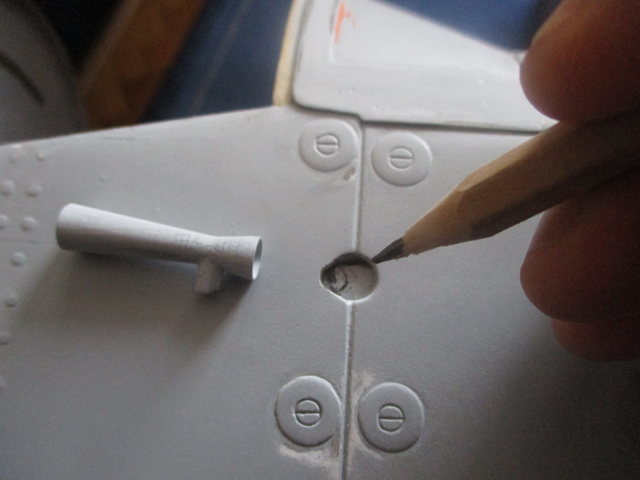

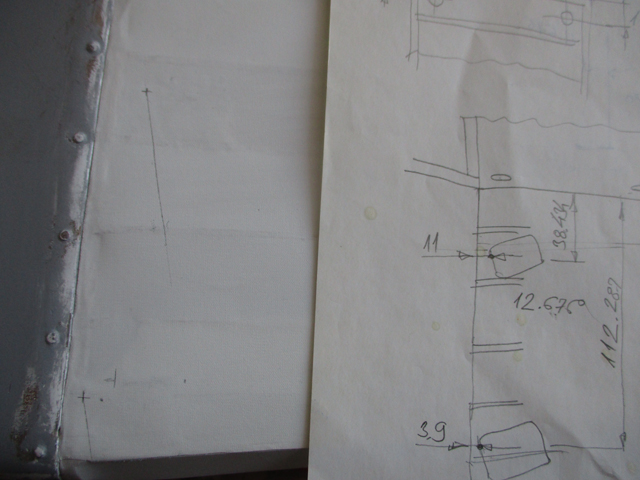

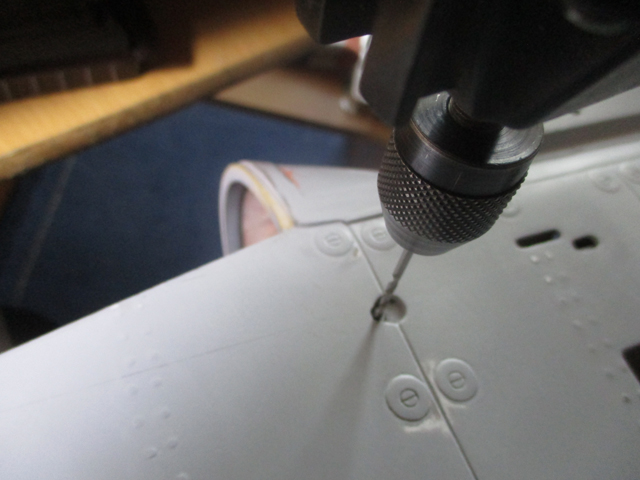

Прво сам уградио пито цев. Према припремљеној скици сам, прво, избушио рупу за њену уградњу.













И на крају сам је уврнуо.



Првобитно размишљање ми је било да пито цев залепим. Међутим, ситуација „уживо“ ми је сугерисала да ово неће бити практично због чувања и транспорта па ћу већ смислити неку начин за њену монтажу-демонтажу. Ово, тренутно, увртање у дрво неће издржати вибрације мотора.

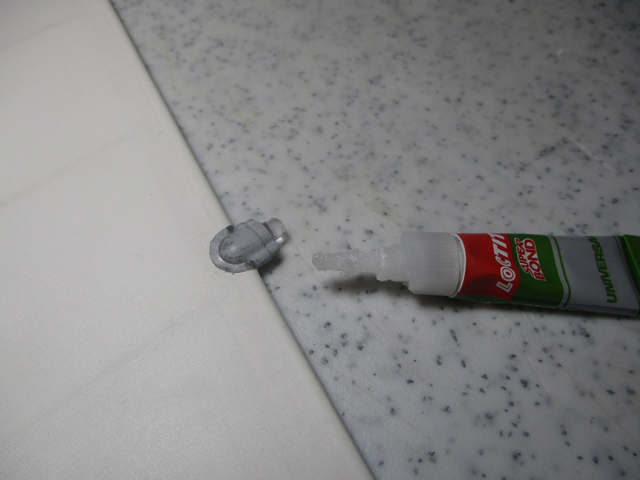

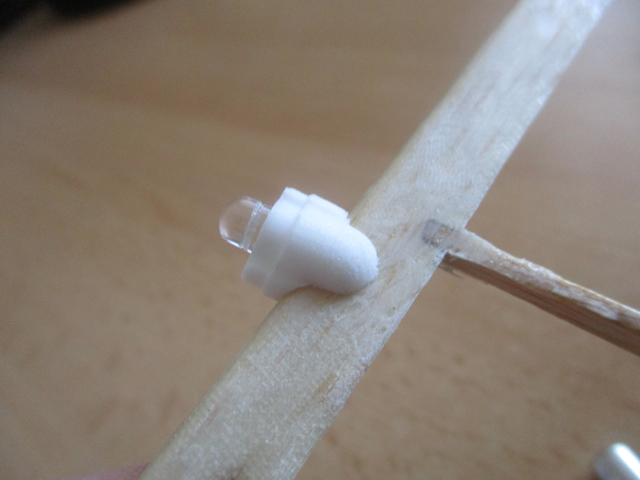

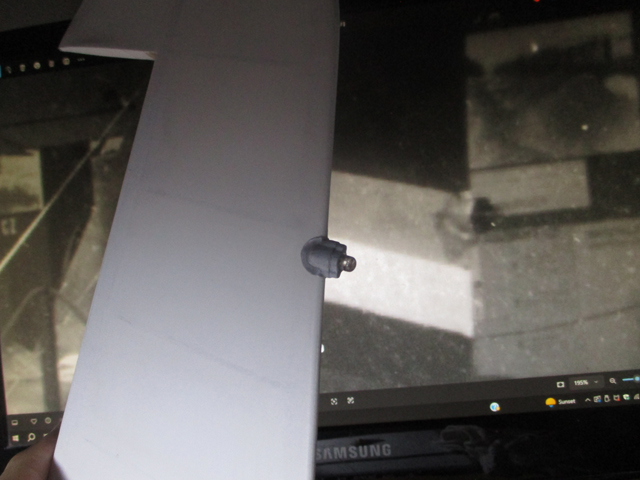

На сличан начин сам уградио и позициона светла, само што сам њих одмах залепио супер лепком. Приликом лепљења сам морао да водим рачуна да не измешам стране. Зелено светло иде на десну страну, а црвено на леву.



















6
Zaboravih da dodam i jedan motor,

E-FLITE Power P60 Brushless motor - nov, ispravan,testiran  70 EUR-8000 din







Lično preuzimanje u NS ili Post Ekspres, vaša poštarina, posle uplate iznosa za motor na tekući u INTESA banci.

Hvala za pregled,
N.
8
SCALE MODELI / Re: Пројекат М 1723
« Last post by presko on September 27, 2025, 10:06:25 PM »

Наставио сам са израдом модела.

На реду су били позициона светла и пито цев.
Наравно ово су само детаљи који дају изглед моделу, али нису у функцији.

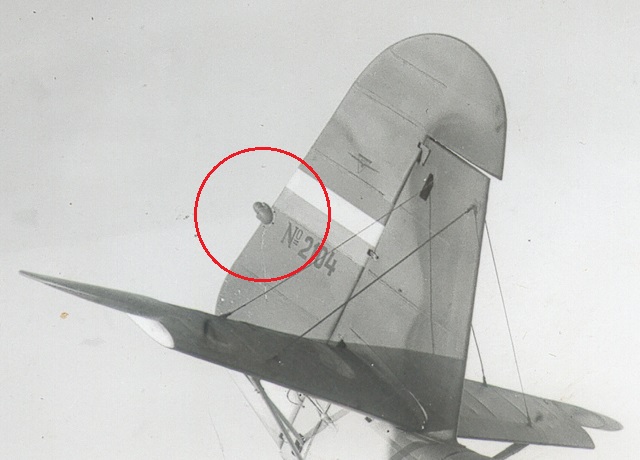

Позициона светла ћу урадити од лед диода Ф5mm, црвено и зелено за крила и бело за вертикалну крму.



За почетак сам им одсекао ногице, а онда, на стругу, скинуо постоље на основи.











Пито цев сам направио од жице од меког гвожђа Ф4mm.
Њу сам давно купио, за неке потребе, мислећи да је бакарна, али сам касније утврдио да је гвоздена само пресвучена бакром.

Прво сам одсекао одговарајући комад.







Онда сам га свео на одговарајућу дужину.



После тога сам на једном крају нарезао навој М3.









На другом крају сам направио симулацију врха пито цеви.

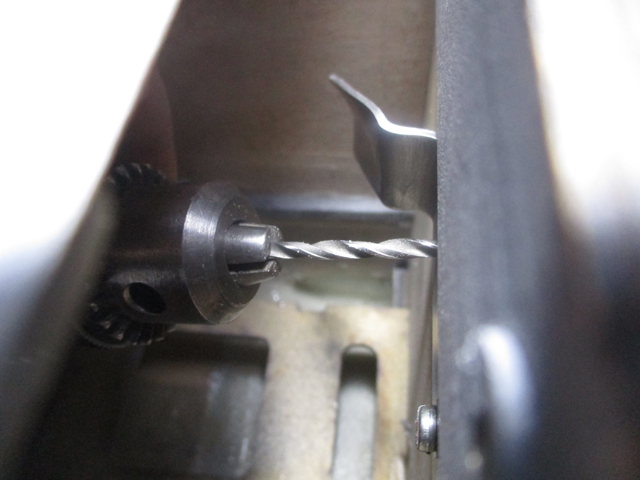

Прво сам забушио рупу Ф2mm, ...



... а онда је бургијом Ф2mm избушио на одговарајућу дужину.



Радијус на ивици на врху сам урадио „ручно и одокативно “ брусним каменом па брусним папиром.













Делови су сада спремни за уградњу.

9
PREDSTAVITE SEBE I VAŠ  HANGAR / Stick 1300
« Last post by Gabor on September 27, 2025, 07:00:24 AM »
Video snimci kako sam sastavljao Stick 1300




Detalje, više slika možete pogledati i na mom blogu:

https://gabor-rchobi.blogspot.com/2024/05/stick-1300.html
10
PREDSTAVITE SEBE I VAŠ  HANGAR / Stick 1300
« Last post by Gabor on September 27, 2025, 06:56:14 AM »

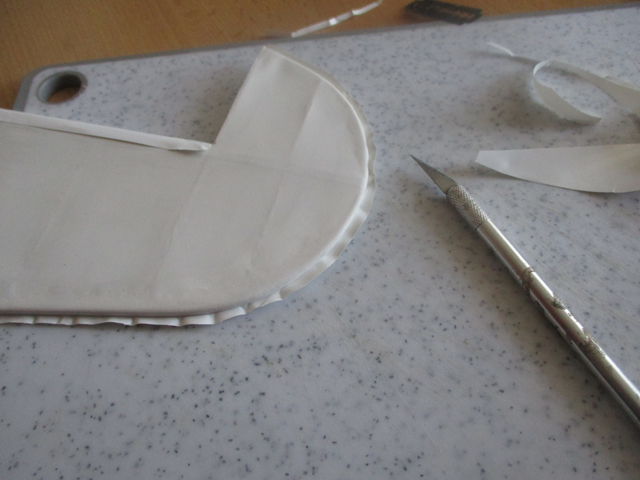

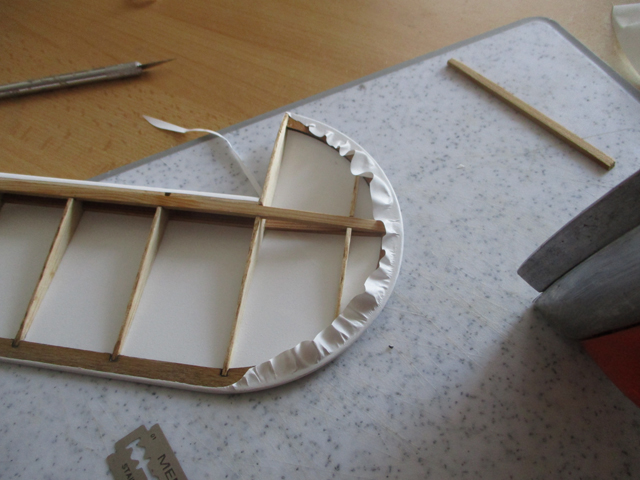

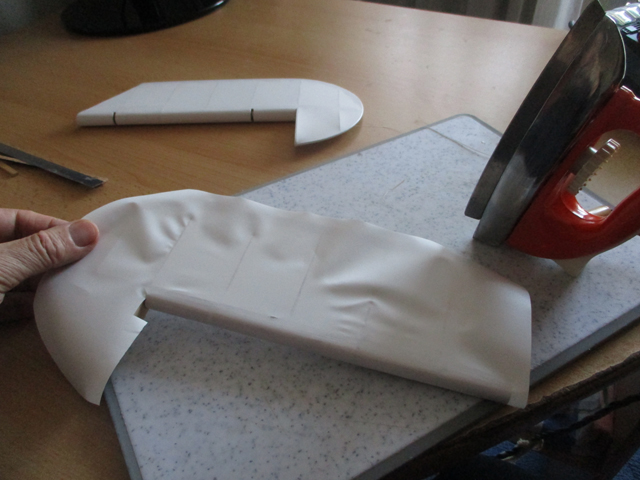

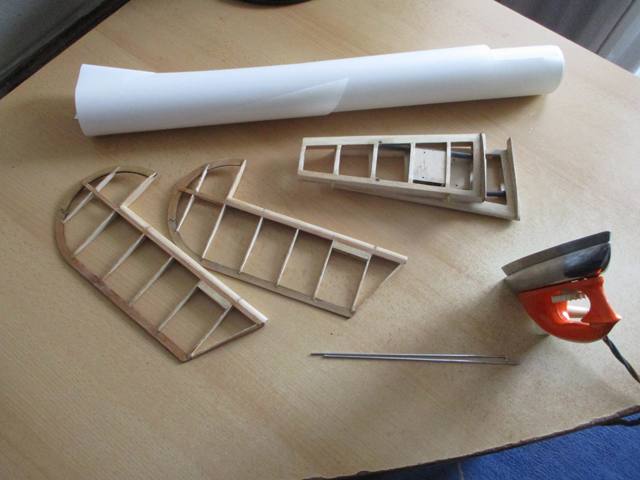

Presvlačenje sam počeo na krilu. Dvoumio sam se koje boje da bude, pa kako i vidite, opredelio sam se za žutu varijantu. Ugly Stik, kojeg imam od EPP pene je crvena, pa da malo promenem boju

33670-0

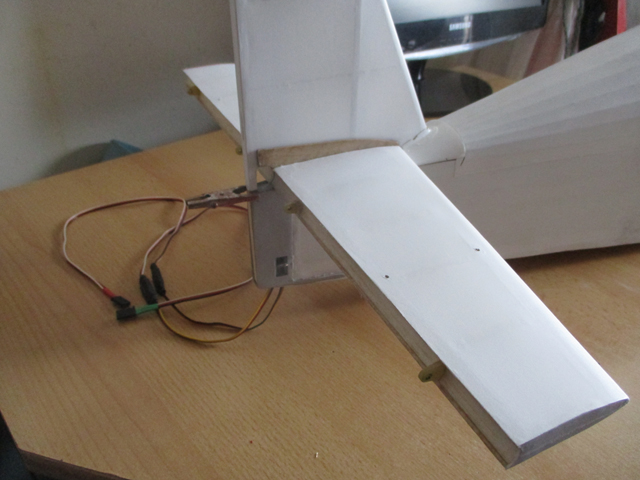

Proveravajući uglove, odstojanja, nalepio sam horizontalni stabilizator

33672-1

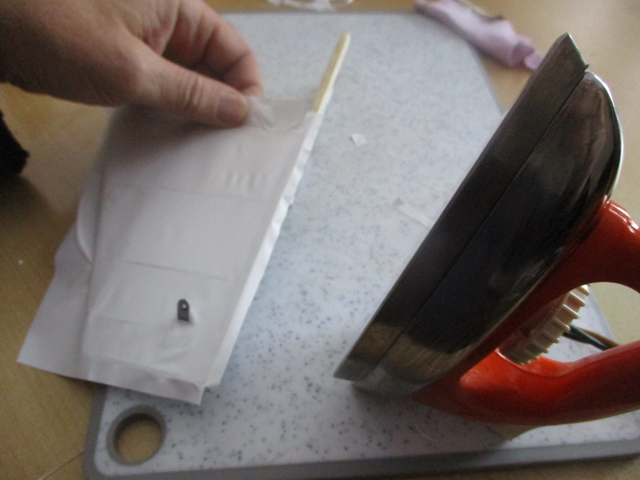

Pred presvlačenje trupa, sa šmirglom gradijacije 360 sam prešao celu površinu

33674-2 33676-3 33678-4

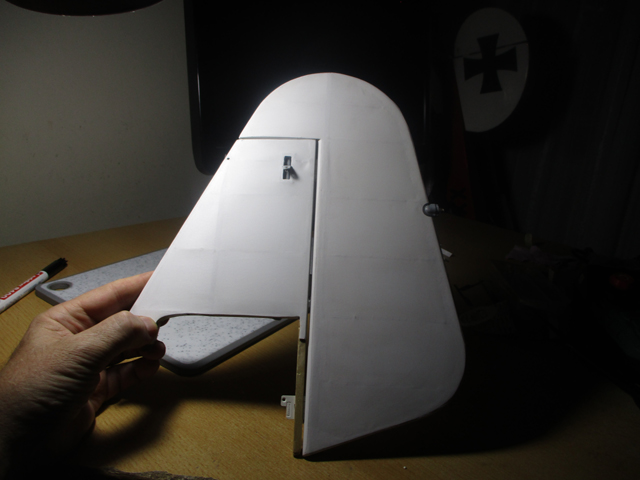

Za pravilno ulepljenje vertikalnog stabilizatora i ovaj put sam koristio laser

33680-5 33682-6

Za dekale sam se opredelio za klasičnog krsta od "lufwaffe"-a

33684-7 33686-8

Ugradio sam glavne trapove. Kako sam već i pisao, na modelaru je da odluči da li želi konfiguraciju tricikl ili da je taildragger. Ja sam se odlučio za drugu opciju, samim tim, točkovi su ispred linije napadne ivice krila. Zadnji točak nisam stavljao, samo sam ulepio kuku od ofingera, kao i kod ostalih sličnih modela flote

33688-9 33690-10

Uradio sam motor, ESC, servoe, namestio sam težište i samim tim, bio je spreman za test let.

33692-11

Ugradio sam sledeću elektroniku:
- motor: 3008-1220kV
- esc: 30A
- servo: 4x TowerPro S90MG
- propeler: APC 10x6E
- baterija: LiPo 3S-4S 2200mAh

Sredinom juna meseca 2024, ukazala se prilika da izađemo do hipodroma, kraj Bečeja.

33694-12

Trava nije bila idealne visine, a ovaj motor na aviončetu baš i ne puca od snage. Nije baš idealna kombinacija. Uspeo sam da ga poletim, iako je elisa kosila travu

33696-13 33698-14

Nakon prvo zaokreta sam osetio da je model malo repat, imao je te tipične reakcije na komande elerona a bio je jako osetljiv i na kormilo dubine. Malo sam da dotrimovao, ali ubrzo sam krenuo na sletanje. Zamenio sam bateriju i dodao sam 20g. olova u nos modela. Ponašanje je postao znatno bolji, ali zamena motora je neophodna.

33700-15

Realno, može da se izbori i sa ovom jačinom, ali da je teren za poletanje idealan. Ipak mislim, da će prvom prilikom dobiti motor 3542-1000kV, što imam i na ostalim avionima sličnih karakteristika

33702-16

Na kraju krajeva, zadovoljan sam sa prvim testovima. Uz malo iskustva sa lakoćom se sastavlja, naravno, treba više vremena u odnosu na neke od EPP pene, ali znate, ako mene pitate, balza je balza. Volim modele drvenih konstrukcija, čak i da radim, radimo trostruko više vremena na njima

33704-17 33706-18

Nakon ovog test leta, dobio je motor 3542-1000kV, letim ga i dan danas sa 3S 3300mAh
