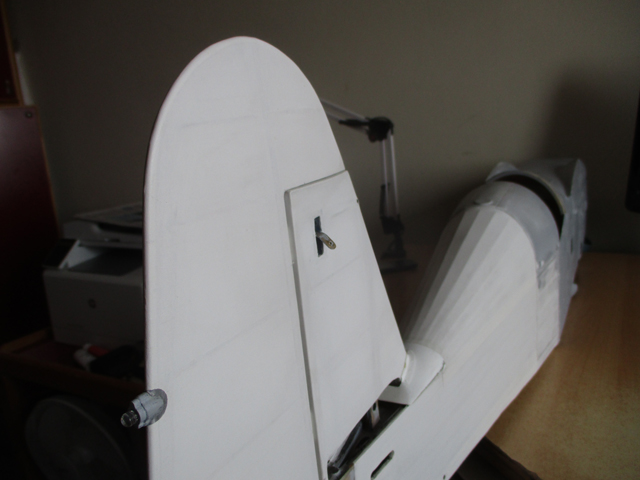

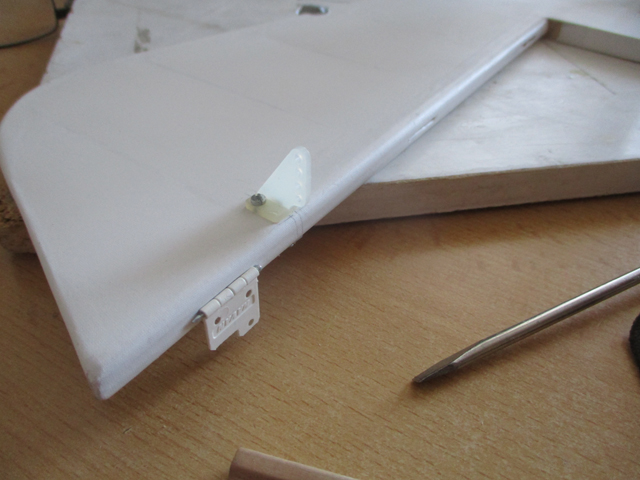

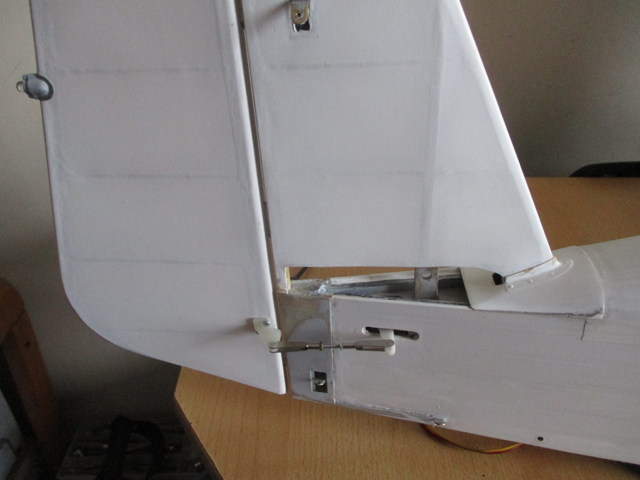

Данас сам планирао да уградим вертикалну крму.

Пре тога сам поправио пар ситница које сам у међувремену приметио.

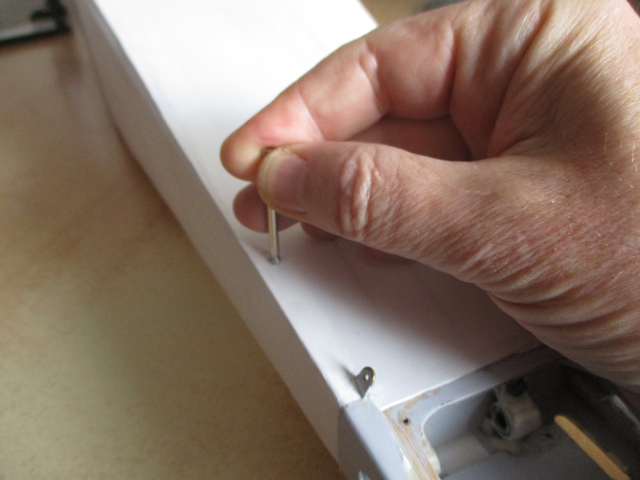

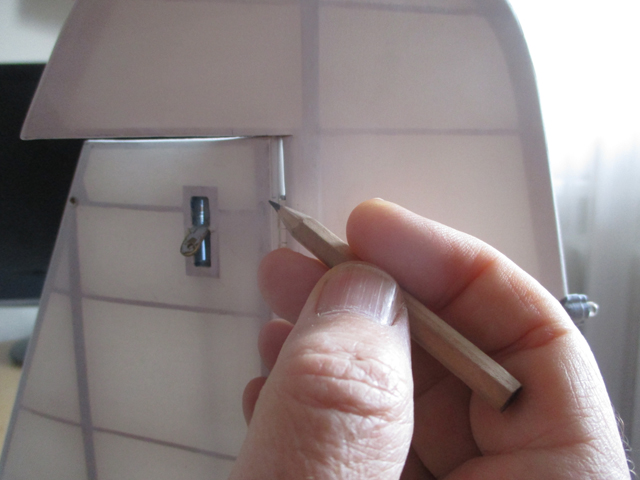

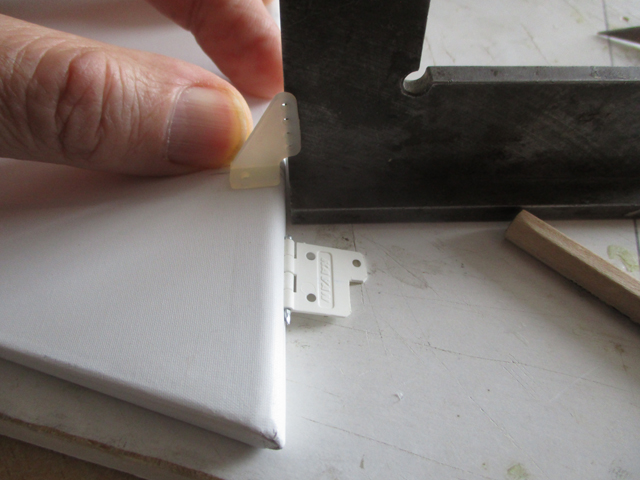

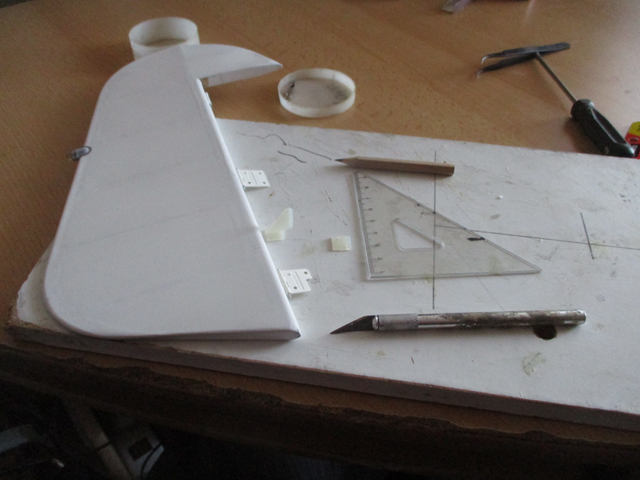

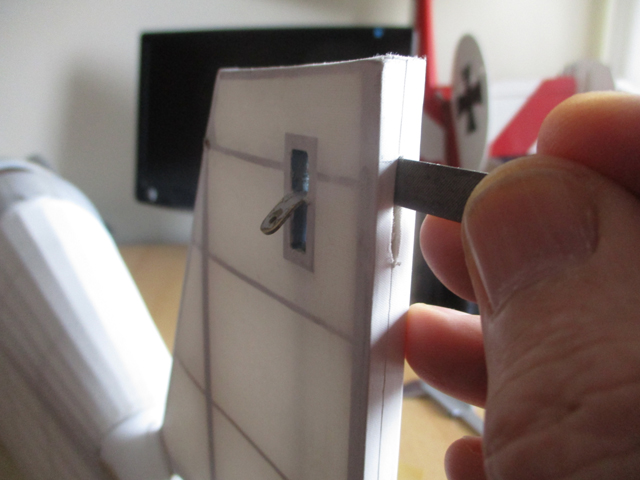

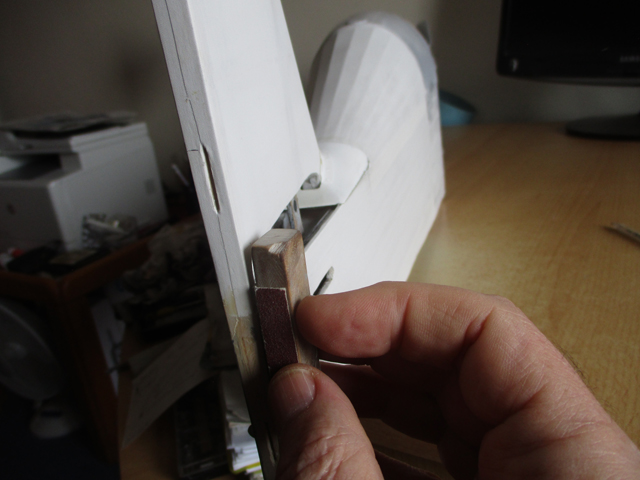

Крму сам морао да померим мало нагоре (нешто мање од 1mm), па сам сходно томе обрадио рупе за шарке.

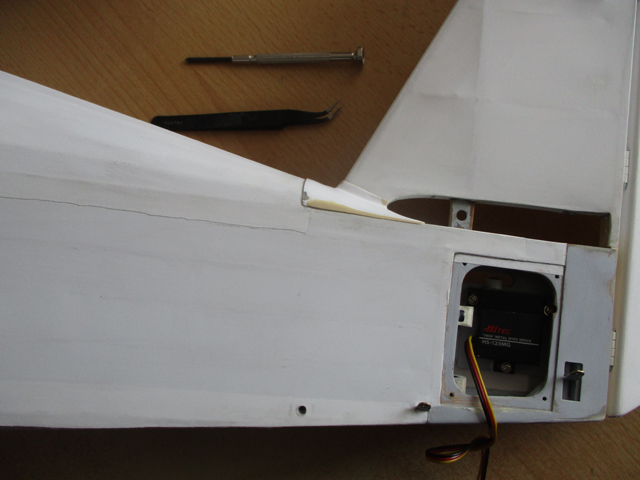

Монтирао сам назад серво покретач.Требаће ми због одређивања дужине потисне полуге.



Потисну полугу сам имао, раније урађену, са неког старог модела.

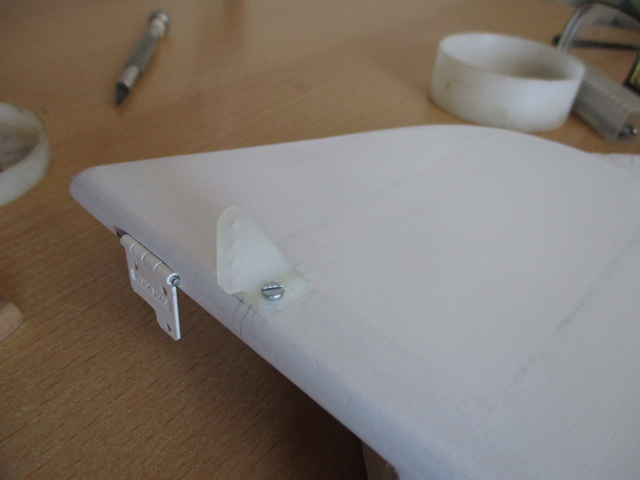

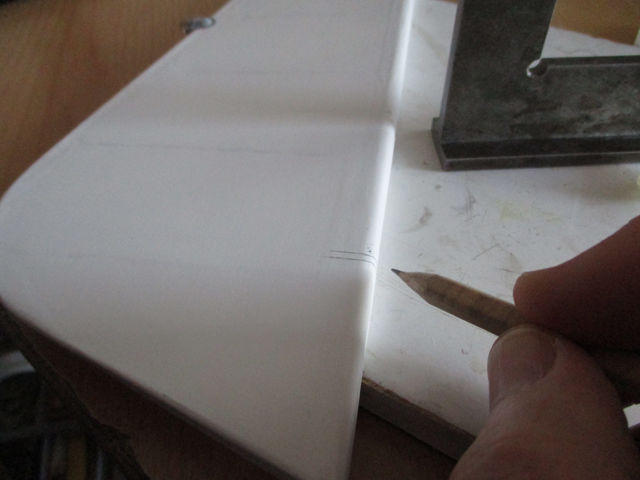

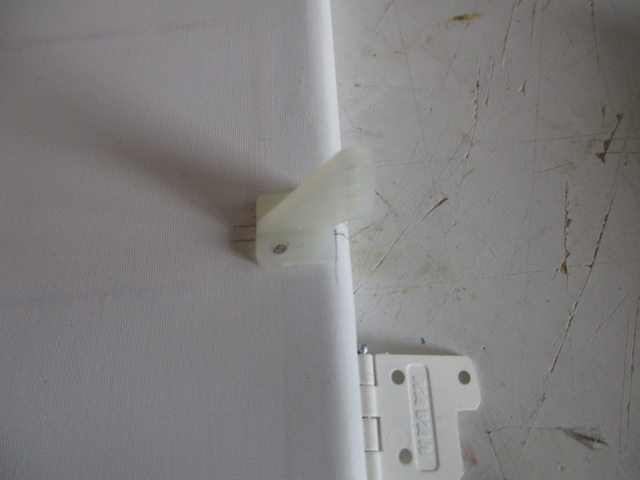

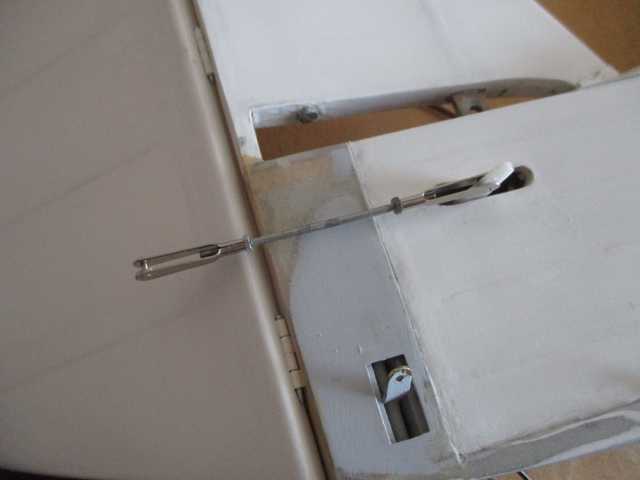

Помоћу ње сам одредио позицију управљачке ушке на крми по правцу.



Одредио сам јој и остале елементе позиције и уградио је.

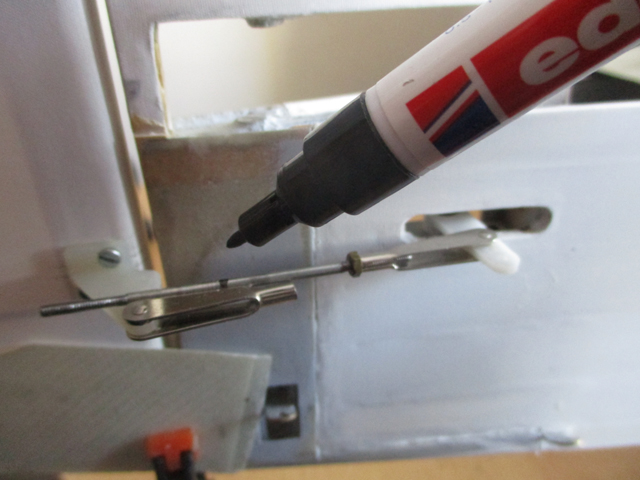

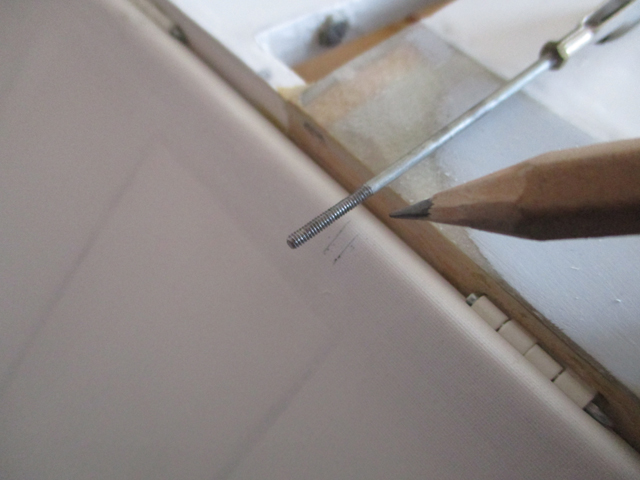

Полуга је била дужа него што треба, па сам морао да је скратим и нарежем нови навој.
Да бих ово тачно урадио, мораи сам прво да повежем и укључим систем да би серво заузео нулту позивију, а такође сам и крму фиксирао у нултом отклону.







То је то, шарке ћу највероватније залепити тек после фарбања.

https://www.youtube.com/watch?v=Kf8AyWKXzJ4

[presko]

Са десне стране трупа се налази нека цев, вероватно нека одушка.
Не знам шта је, а данас сам се бавио њеном уградњом.
Било је пуно посла, а врло мали помак.



Направио сам је од алуминијумске цевчице одговарајућих димензија.
На њој сам уградио прикључак за одушку из картера мотора.
Размак између ње и оплате трупа сам обезбедио са сунђерастом обостраном лепљивом траком и изолир траком.





Залепио сам је епокси смолом помешаном са аеросилом.

[presko]

Смола се осушила и наставио сам даље радове.



Очистио сам сунђерасту лепљиву траку између трупа и одушке.











Префарбао сам одушку основном бојом.





Апсолутно сам задовољан како је ово испало.

Нанео сам још један танак слој боје на луле.





По сушењу боје скинуо сам маску, која је штитила површи где се наноси лепак, са лула.



Сада су и оне биле спремне за лепљење.

[presko]

Пошто су све припреме завршене, данас сам залепио луле.











Овде сам уклонио вишак смоле.

[presko]

Смола се осушила.

За почетак сам, брусним папиром, очистио неке мање остатке од смоле.





Потом сам рађене зоне префарбао основном бојом, да бих лакше исконтролисао урађено.







Исто сам урадио и са раније урађеним ногоступима.

[presko]

[dejan_ts]

Svaka cast Pezo za detalje i filigramski rad na Ikarusu

(res) (res) (res)

[presko]

Дошло је време да се наставе радови.

У ствари нисам ни прекидао посао, али сам силом прилика морао да радим припрему на рачунару, а не на самом моделу.

Практично сам завршио све функционалне делове модела, али ми је остало доста детаља.
Овог пута сам у 3D штампи урадио неки ,,уводник" на носу модела ...





... и рам за маску (жалузине) испред хладњака.





Преграде ћу радити од балзе дебљине 2mm.
Размишљао сам да ли да их сечем ласером или да их урадим ручно и одлучио сам се за ручни рад јер мислим да ће тако бити брже.
А и мало да се подсетим како се то некад радило.

Прво сам морао да направим шаблон.
Урадио сам га од авио шпера 1.5mm.
Стара прича, одштампао сам део на ласерском штампачу, затим ацетоном пресликао на шпер, онда мало скалпер, мало брусни папир и шаблон је био готов.

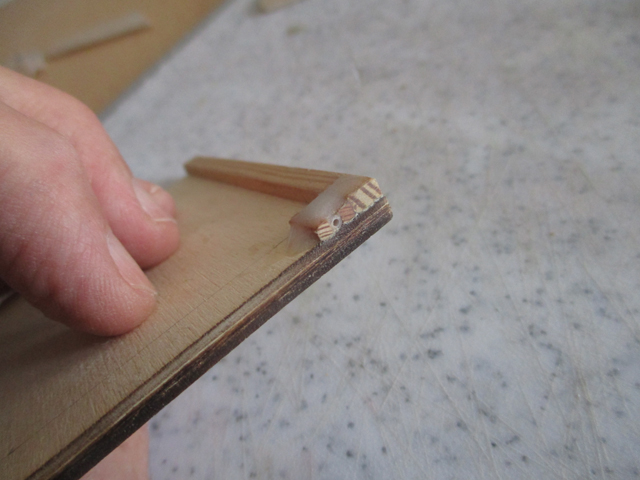

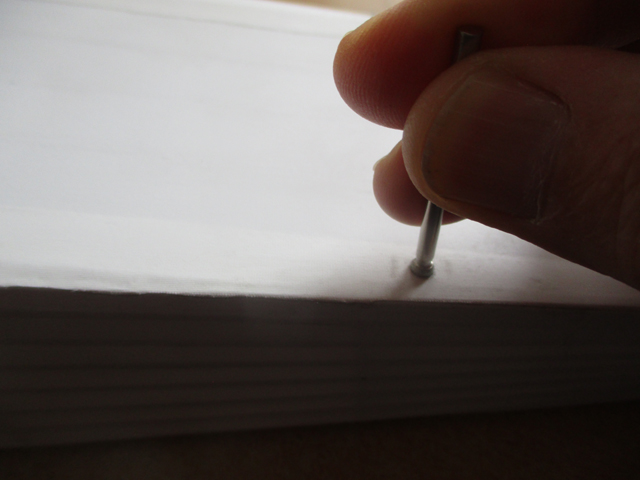

На крају сам на контуру од шпера петоминутним епокси лепком залепио две прибадаче којим ће се шаблон причврстити за балзу у току израде.

[presko]

Данас сам направио преграде за маску хладњака.

Прво сам исекао лајсну од балзе дебљине 2mm, мало ширу од шаблона.







Потом сам постављао шаблон на позицју, исецао па брусио једну по једну преграду ...















... док их нисам све направио.

[presko]

Радове сам наставио на преградама на масци за хладњак.

Балза је врло незгодна за завршне фарбарске радове. Има изражене годове и порозна је, упија боју и има пуно посла док се не оствари квалитетна површ.
Да бих избегао малтретирање око овог (гитовање, брушење итд), одлучио сам да преграде ,,епоксирам", да их са обе стране пресвучем композитном кором, са по два слоја стакленог платна од 50gr/m² и епокси смолом. Ово радим између два стаклене плоче тако да су остварене површи глатке као стакло.

За почетак сам морао да припремим стаклене плоче, да их добро оперем и очистим од давних предходних радова.









Потом сам одмерио радну површ.



Следећи посао је био мазање стакла одвајачем. Користио сам одвајач на бази воска.
Восак се крпицом нанесе на радну површ, сачека се петнаестак минута да се осуши, а онда се другом чистом крпицом исполира. Ово сам поновио три пута.









Припремио сам платно.







Потом сам припрмио смолу. У први слој сам, који иде до стакла, убацио микро балон, да бих му повећао густину и испунио текстуру платна и остварио глаткоћу површи.
.




Као што сам већ рекао, намазао сам први слој смолом помешаном са микробалоном.





Потом сам поставио једно по једно платно и натопио их чистом смолом.





Преграде од балзе сам једну по једу мазао смолом и постављао на платно.







Када сам ово завршио, смолом сам намазао и другу стаклену плочу и поставио стаклено платно.







Смолом сам намазао и преграде од балзе.



Потом сам пажљиво преклопио плоче.

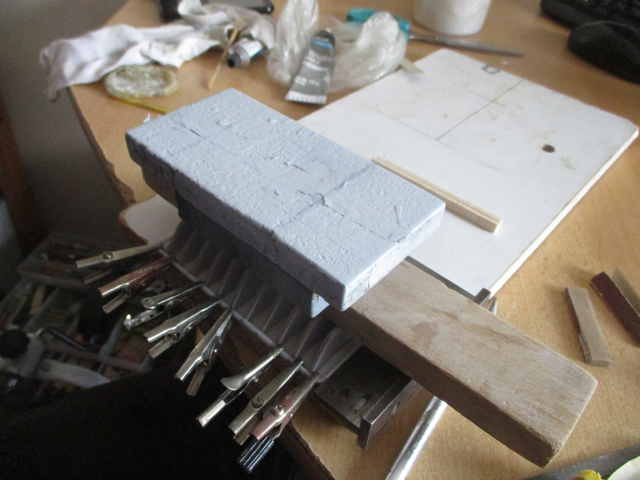

На крају сам стегама добро притегао плоче да истиснем вишак смоле и обезбедим квалитетну површ.

[presko]

Смола се осушила и композит са преградама сам скинуо са стакла.





Полако сам почео да исецам преграде.











Следећи посао је био да обрадим преграде, односно да им пребрусим ивице.











Ово је ишло мало теже и спорије, јер је у каналима између преграда било пуно истиснуте смоле, па сам урадио само пола посла пре него што сам се заситио и заморио.

https://www.youtube.com/watch?v=WPgVoSXlmnM

[presko]

Завршио сам преостале преграде.

[presko]

Започео сам припрему за уградњу преграда на рам.

Како је додирна површ изузетно мала, није довољно само лепљење.
Спој ћу морати да изведем помоћу осовиница-арматуре.
На раму већ постоје отвори за арматуру, урађени при штампању.
Потребно је да исте урадим и на преградама.

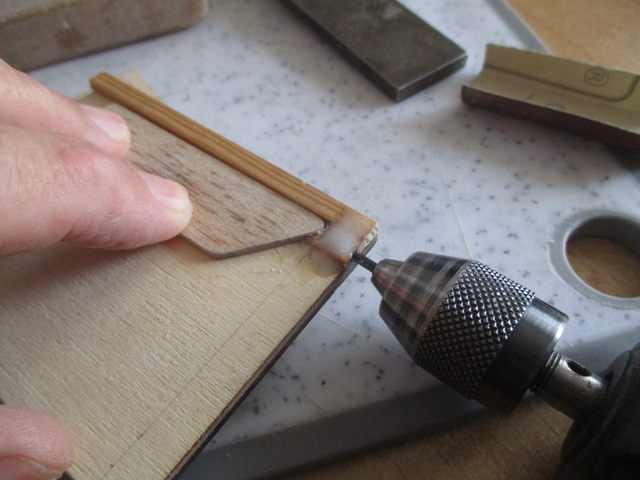

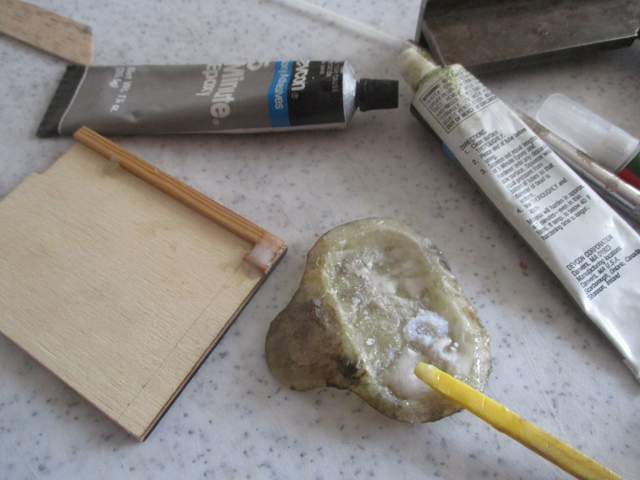

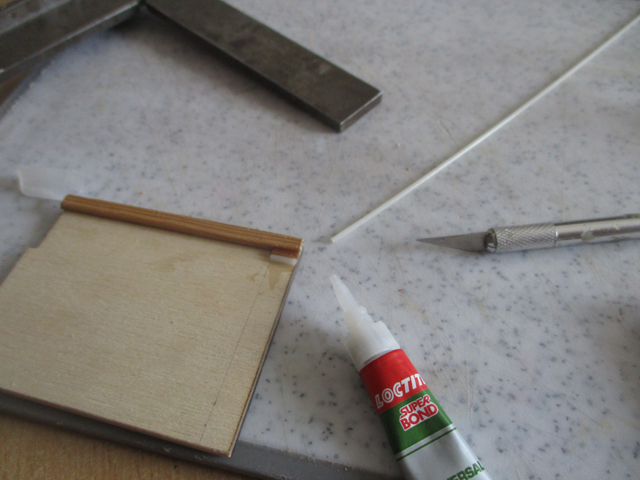

За ово сам морао да направим алат, да бих остварио тачност позиција рупа.

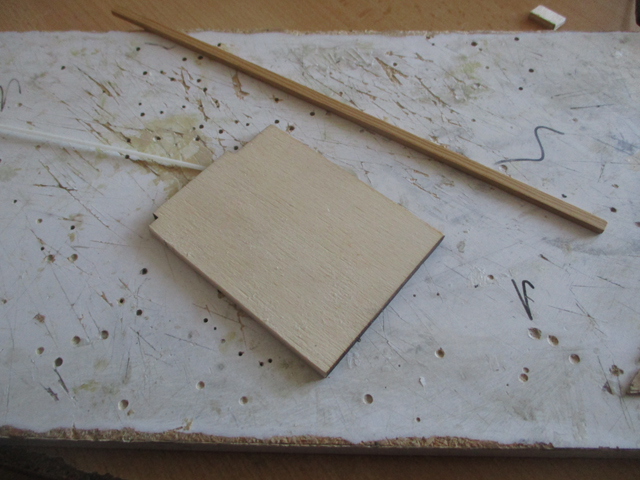

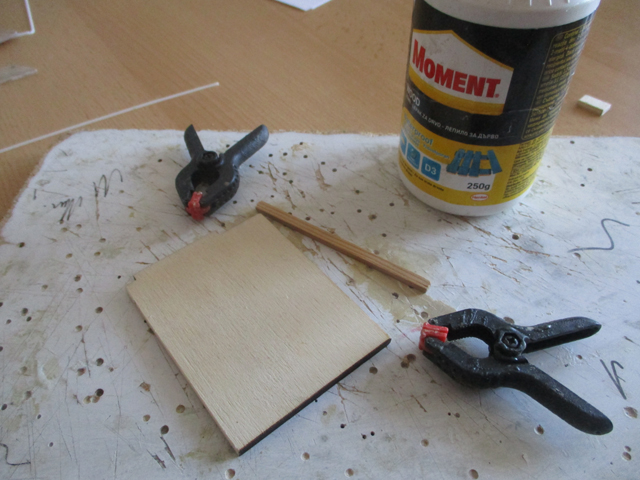

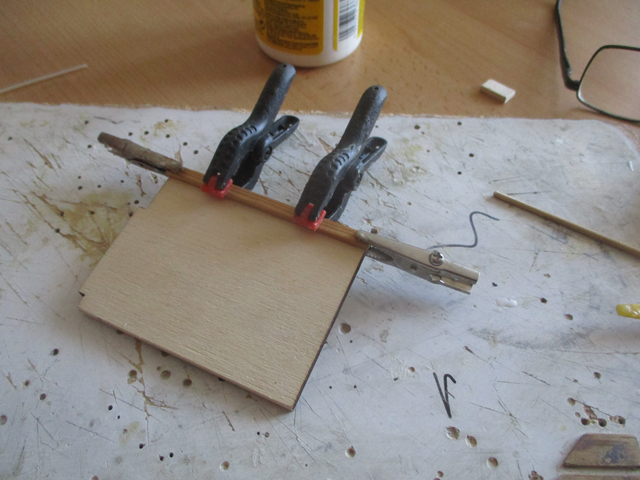

Припремио сам материјал за изградњу алата.

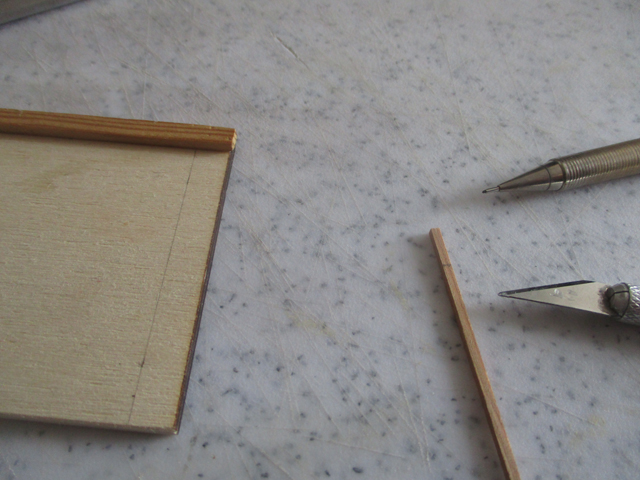

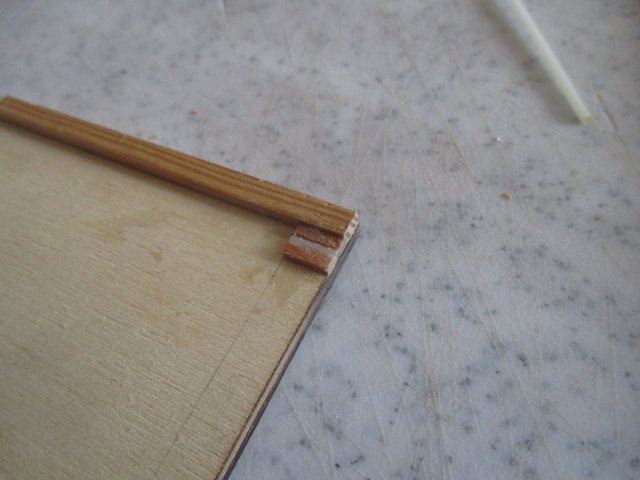

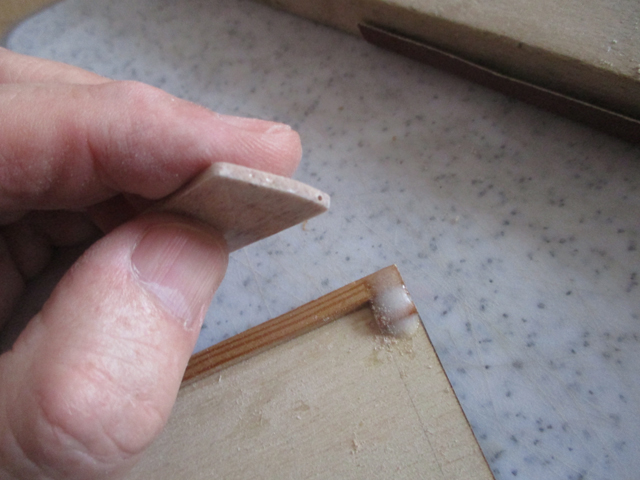

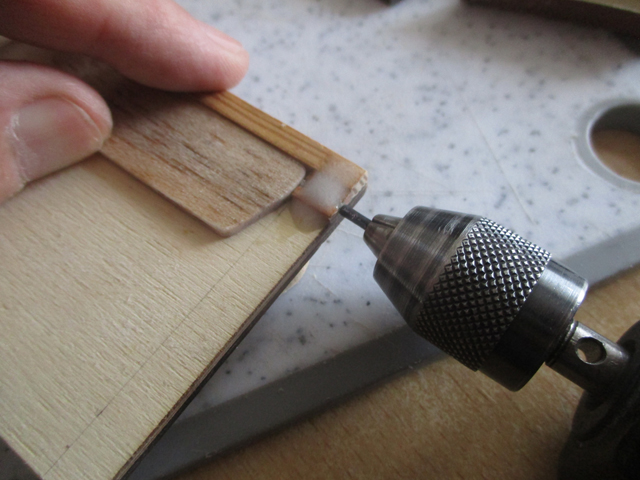

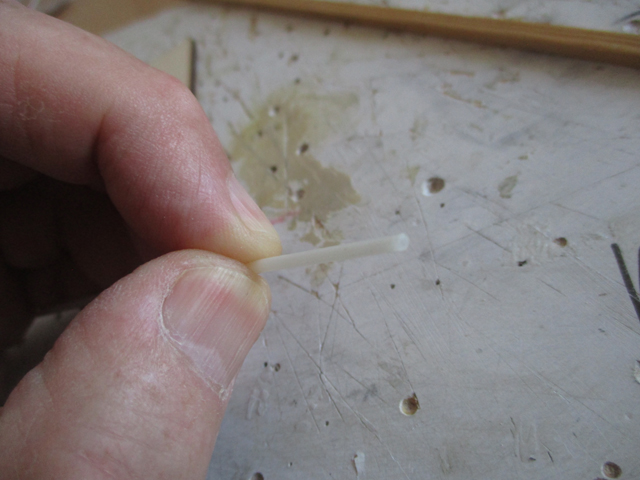

Главни део је вођица за бургију спољњег пречника Ф2mm и унутрашњег Ф1mm. Како нисам могао да нађем металну цевчицу тих димензија, искористио сам најлонску сајлу за команду.

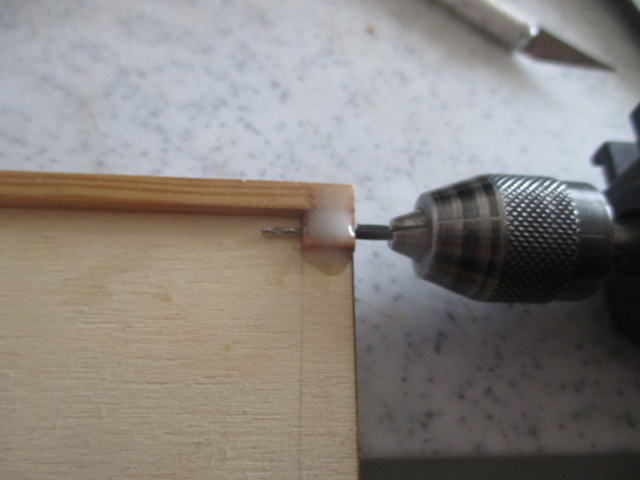

На бургији сам изолир траком обележио дубину бушења рупе.

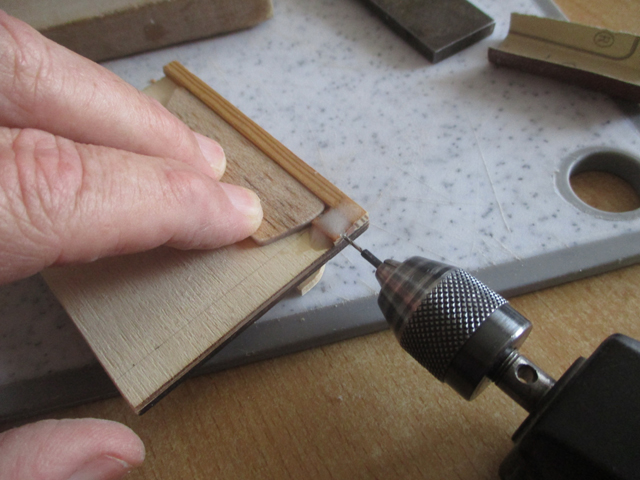

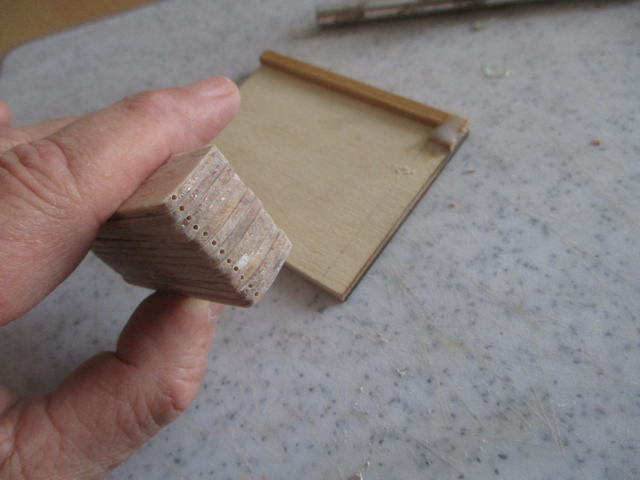

После овог сам, на свим преградама, избушио рупе на оба краја.

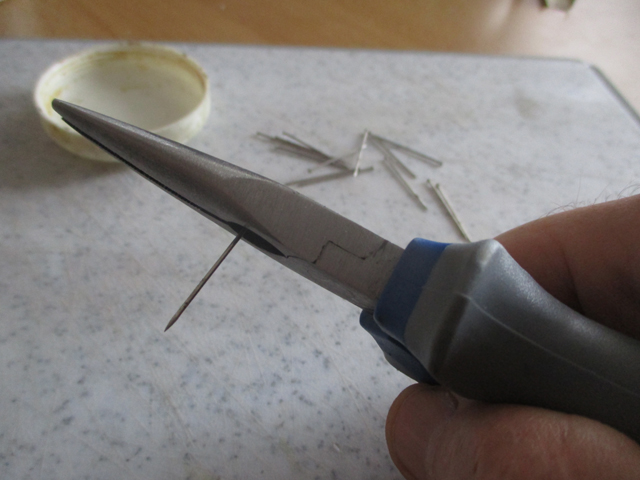

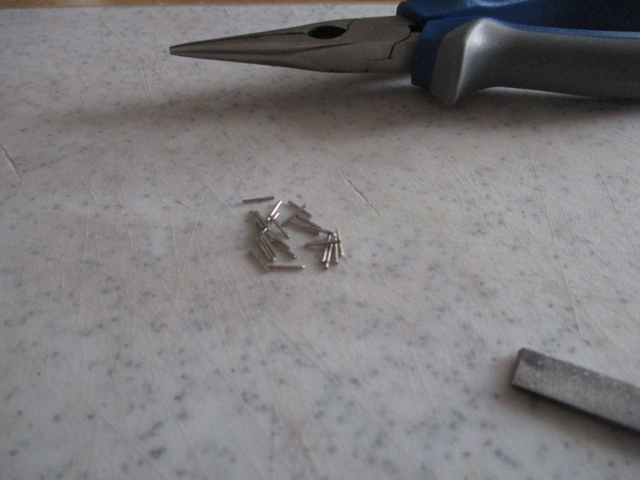

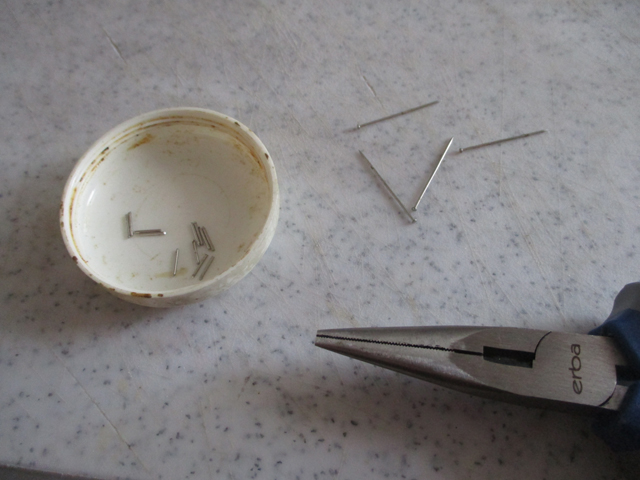

И на крају сам направио осовине. Њих сам направио од прибадача.

[presko]

Наставио сам са израдом маске за хладњак.

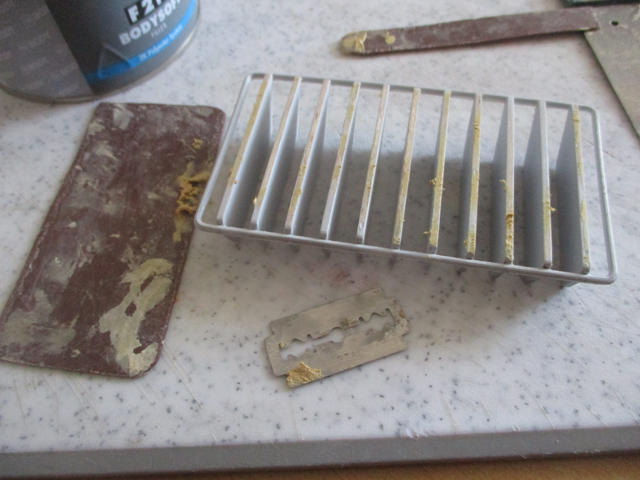

Прво сам спољњи део рама препрскао течним гитом да му мало поправим површ. Унутрашњи нећу дирати пошто се он не види. У ствари само ћу га мало дотерати брусним папиром.

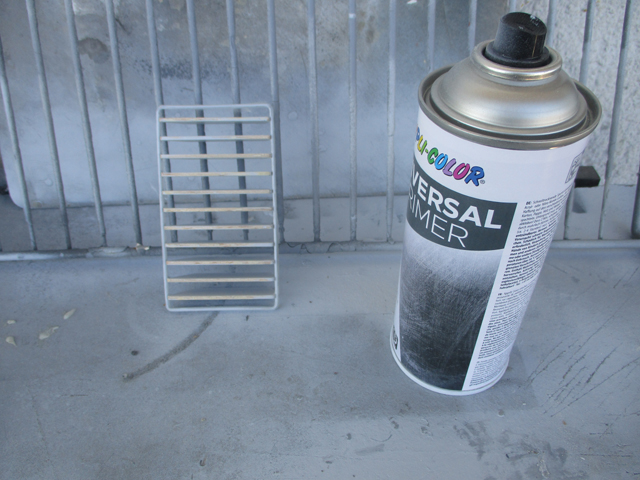

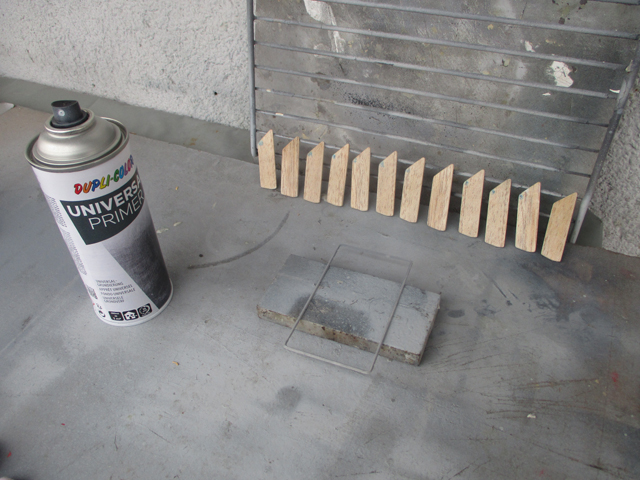

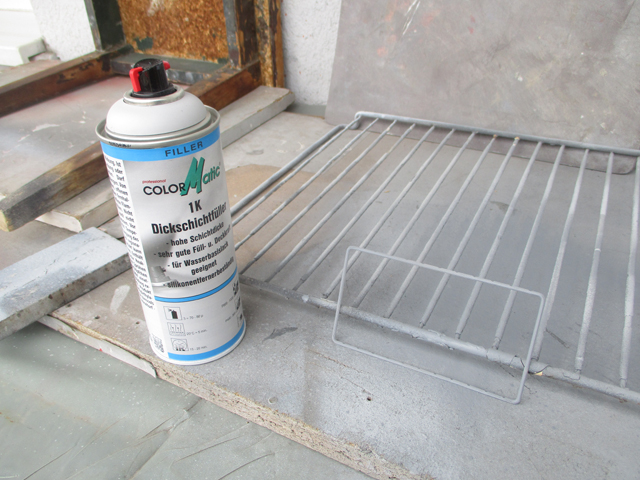

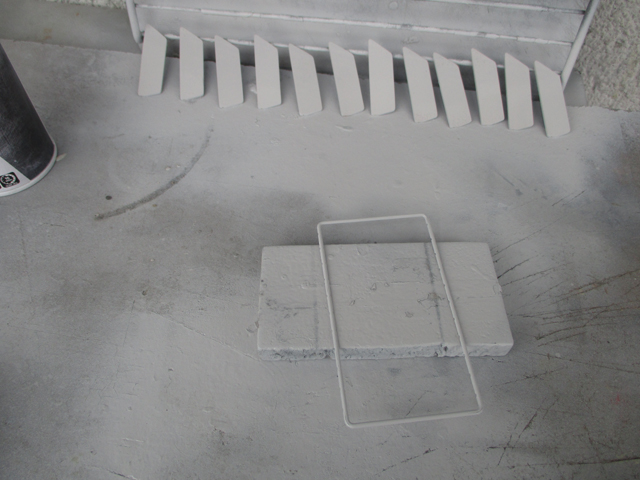

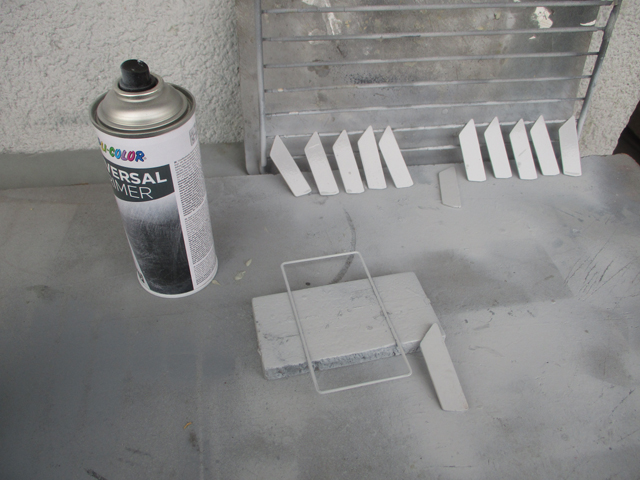

Када се гит осушио лагано сам га пребрусио водобрусном папиром и онда сам и рам и преграде префарбао основном бојом.









На пар преграда ми је процурила боја па сам то поправио водобрусним папиром.

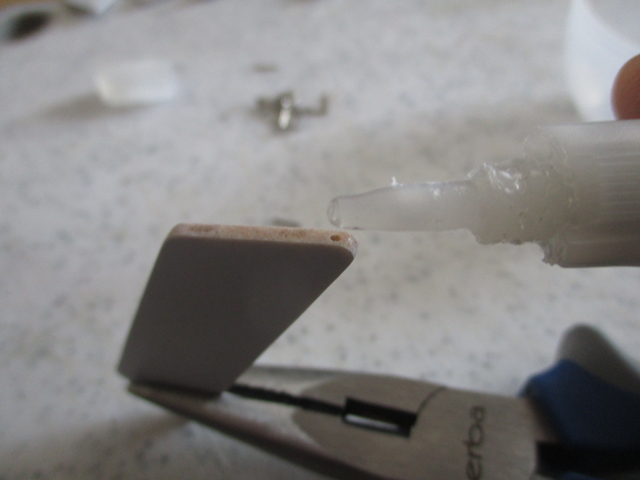

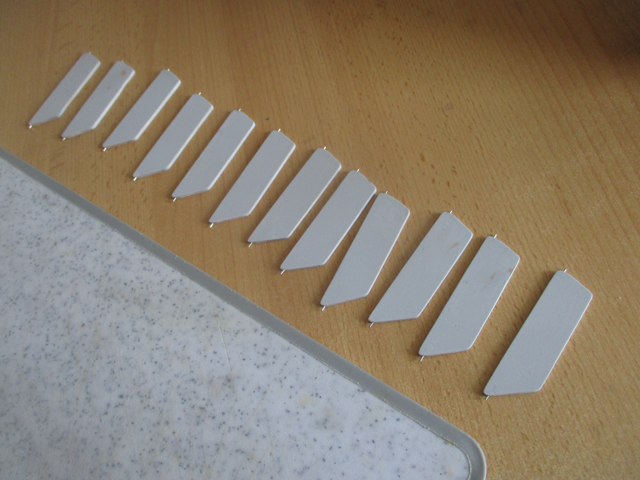

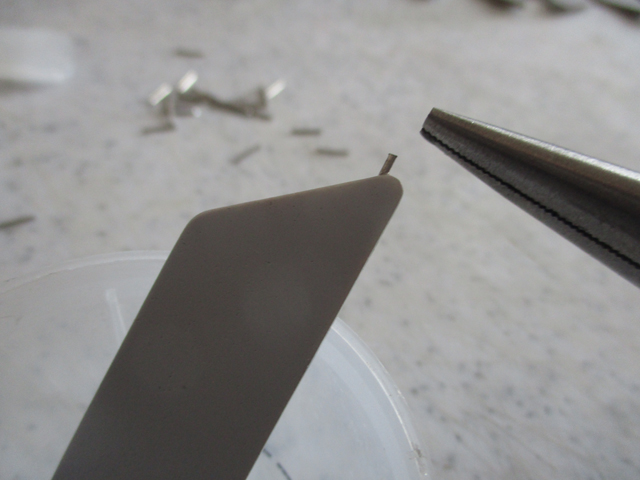

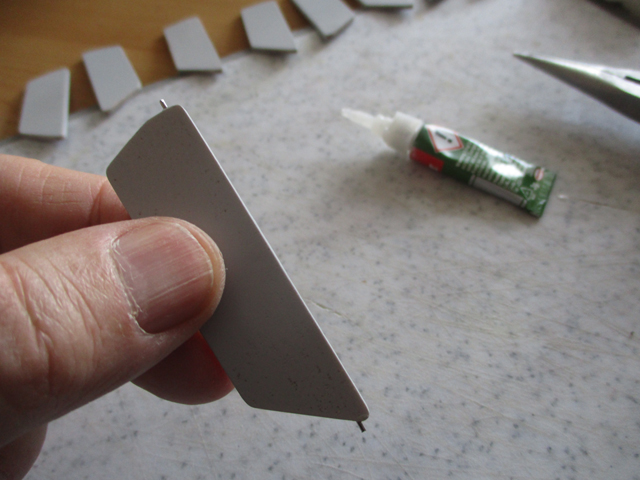

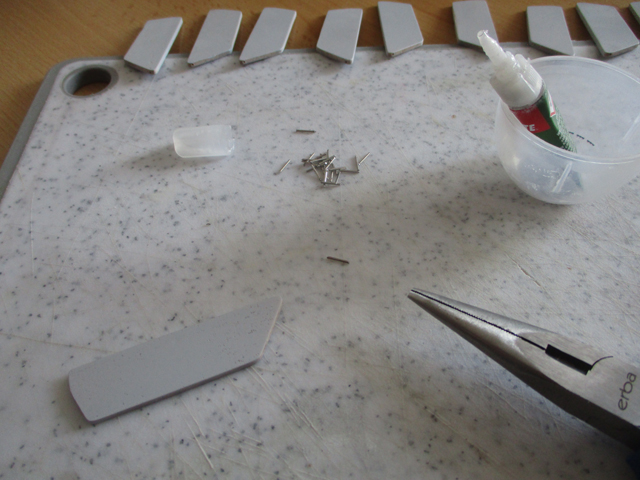

После овог сам се ,,бацио" на уградњу осовиница у преграде. Лепио сам их супер лепком.

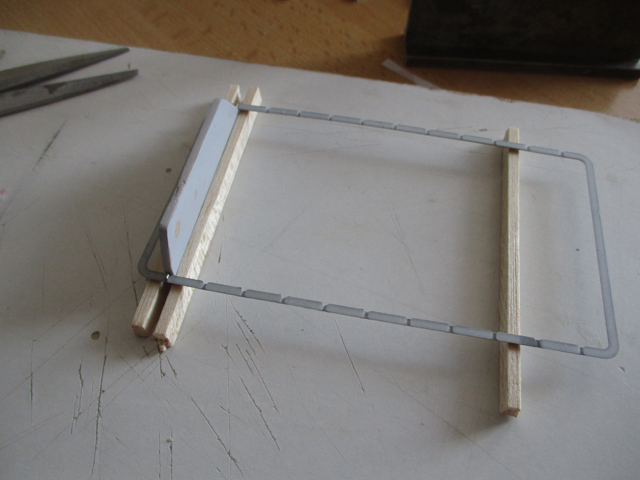

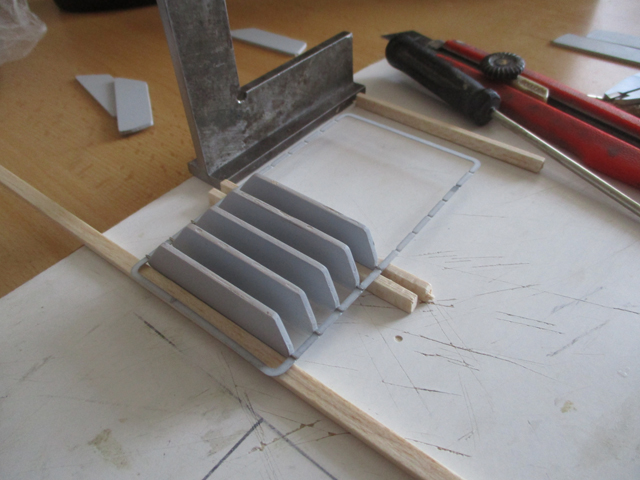

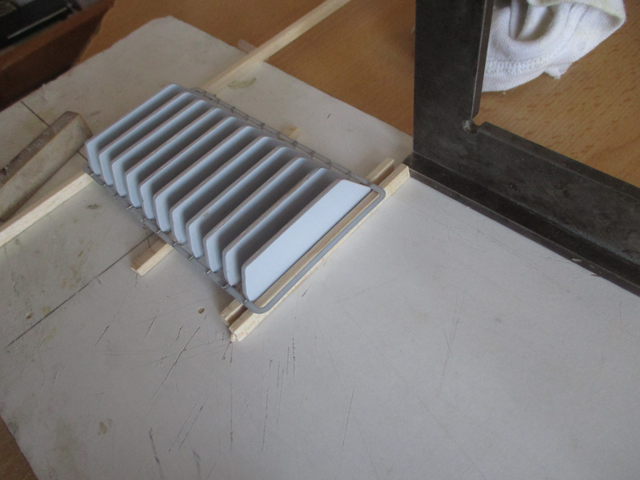

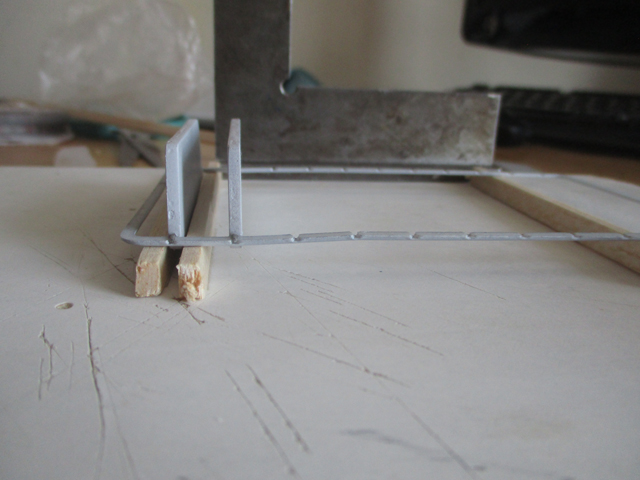

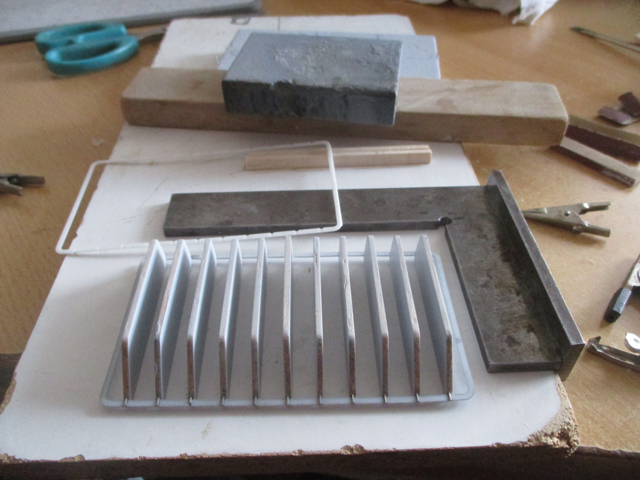

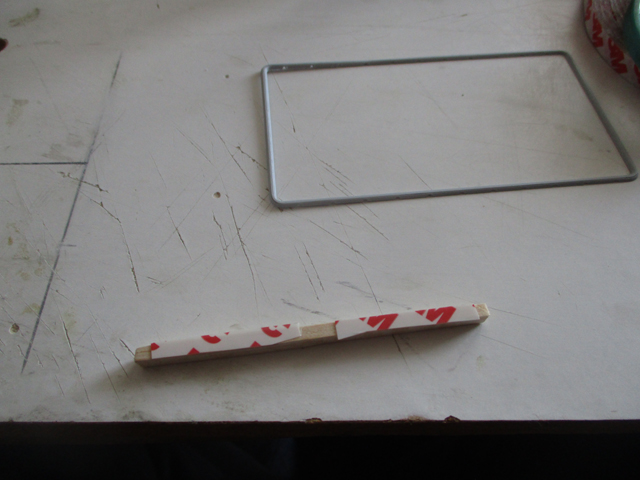

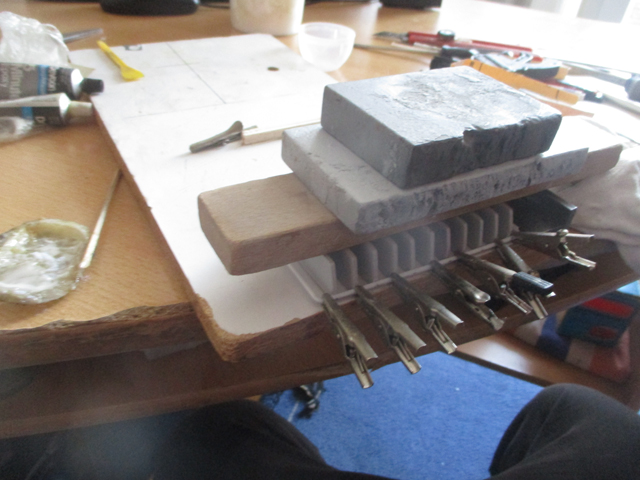

За уградњу преграда на рам морао сам да импровизујем алат. Двострано лепљивом траком сам залепио летвице од балзе за радну плочу.

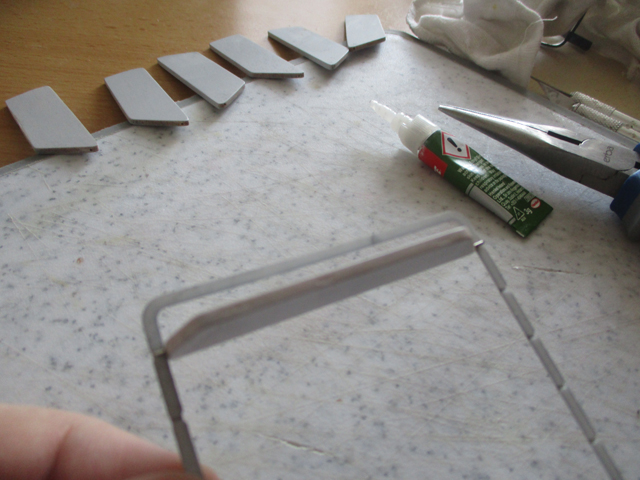

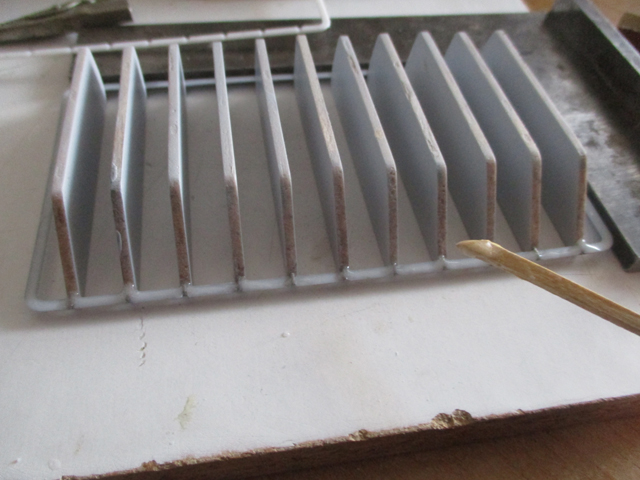

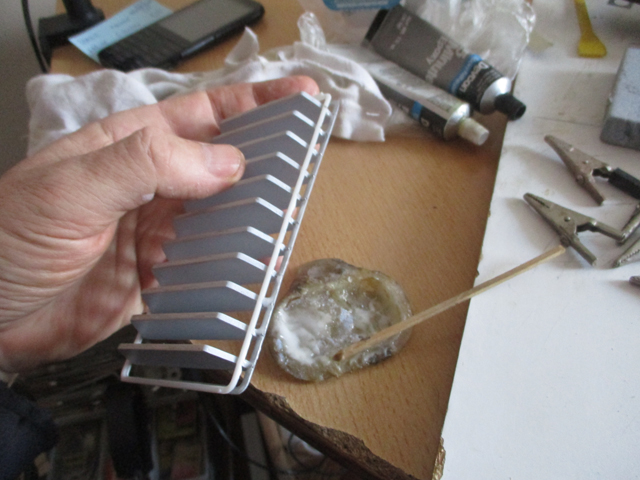

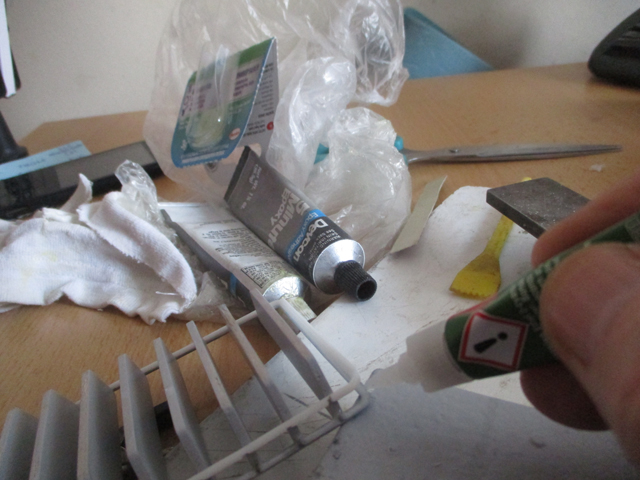

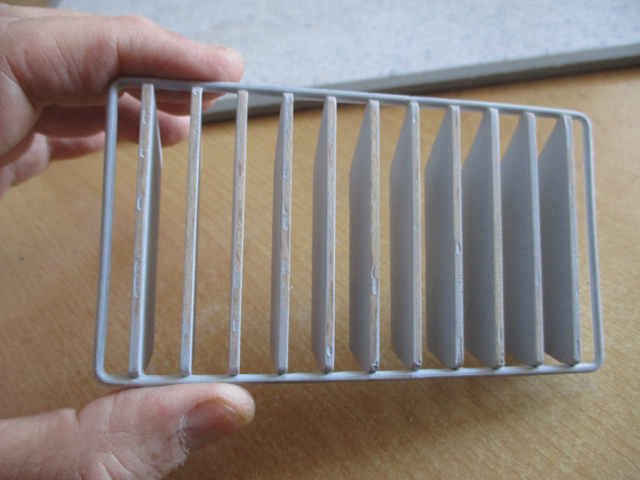

После тога сам почео, супер лепком, да лепим преграде.











По завршетку овог, на реду је било спајање спољњег и унутрашњег дела рама.



Ово сам радио у две фазе, да бих имао времена да тачно нацентрирам делове рама.
Прво сам залепио горњу ивицу петоминутним епокси лепком.





Када се лепак осушио, залепио сам доњу и бочне ивице, с тим што сам бочне ивице лепио супер лепком.

[presko]

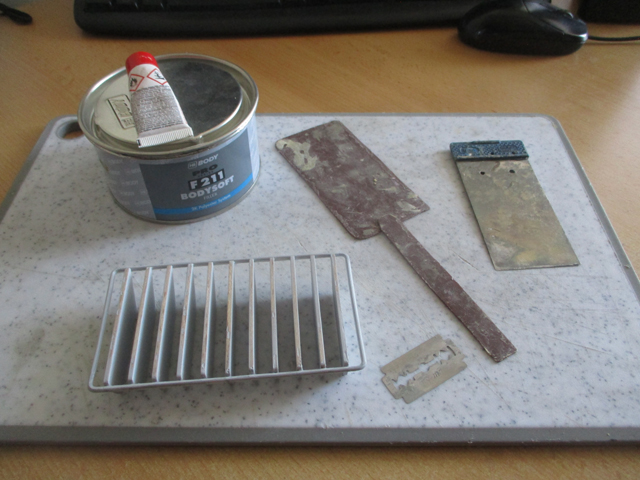

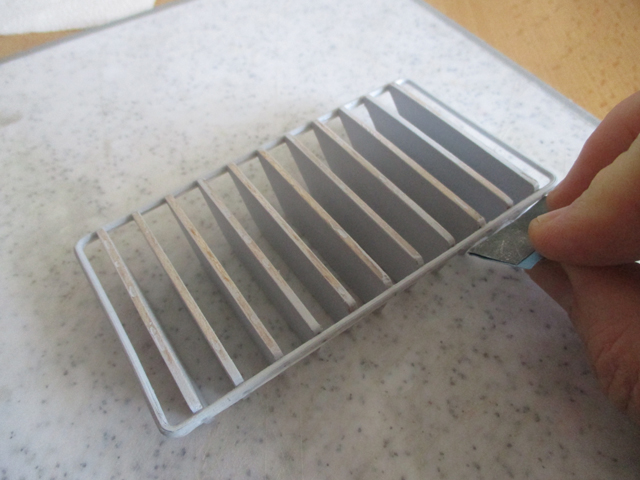

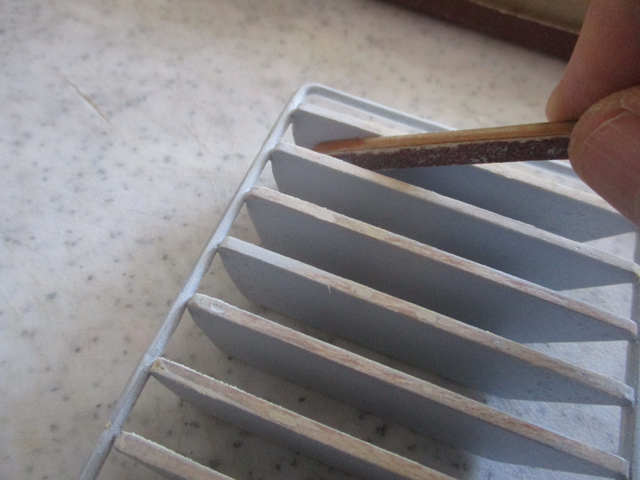

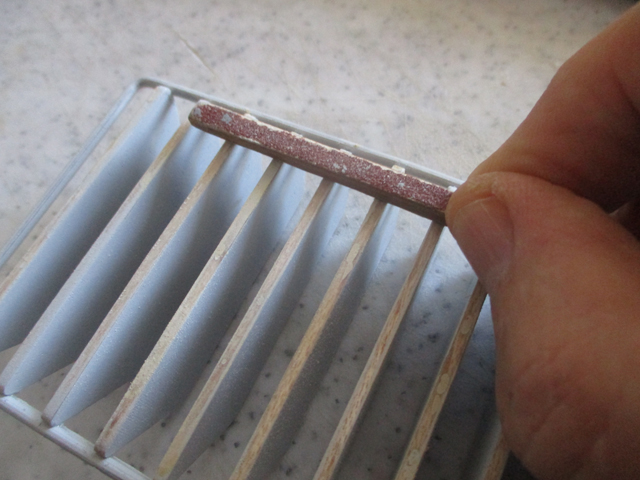

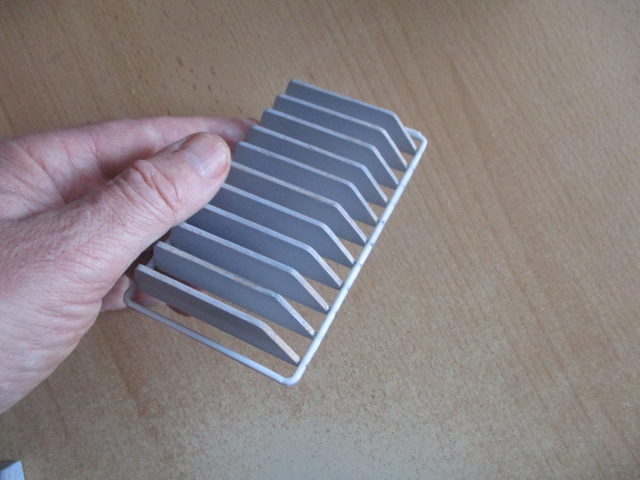

Данас сам мало, брушењем, поправио контуру маске.





У току рада сам приметио грешке настале у току досадашњих радова.



Ово је морало да се поправи; гитовање, брушење и све остало.

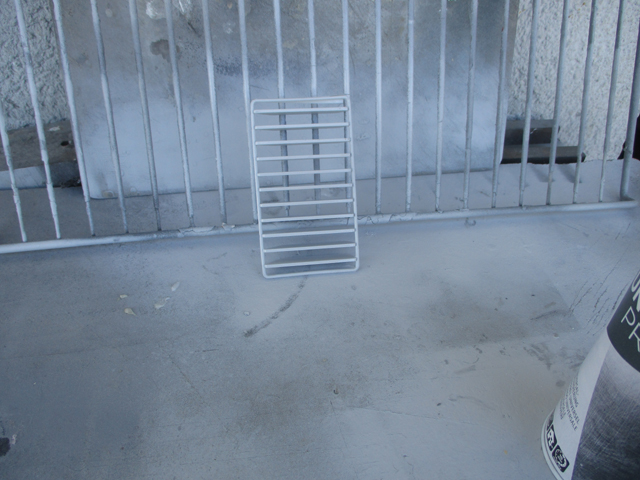

На крају фарбање основном бојом.

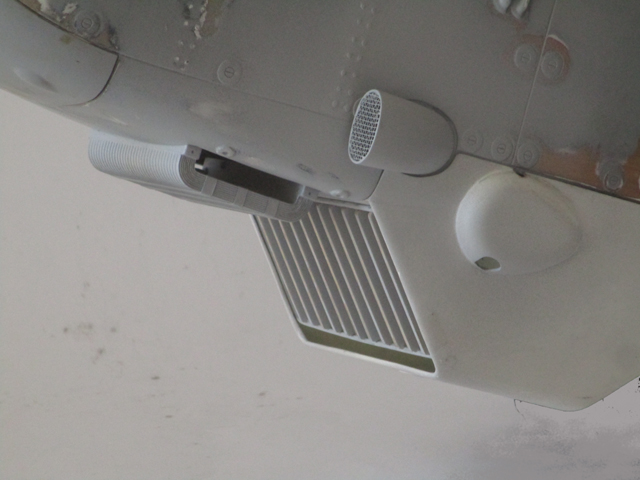

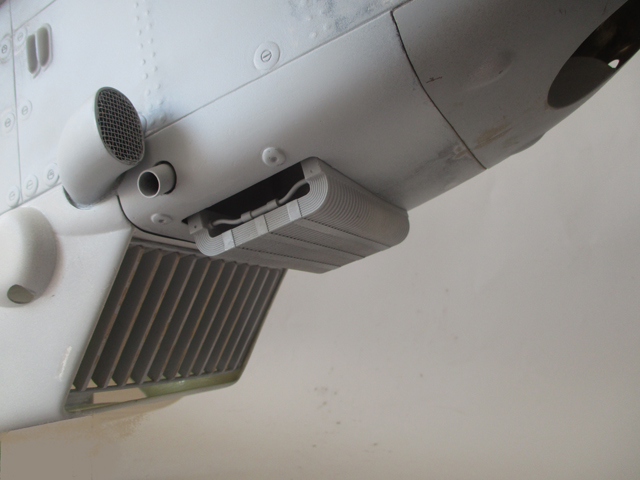

По сушењу боје ставио сам маску у оплату хладњака да видим као све ово изгледа на крају.





Задовољан сам.
